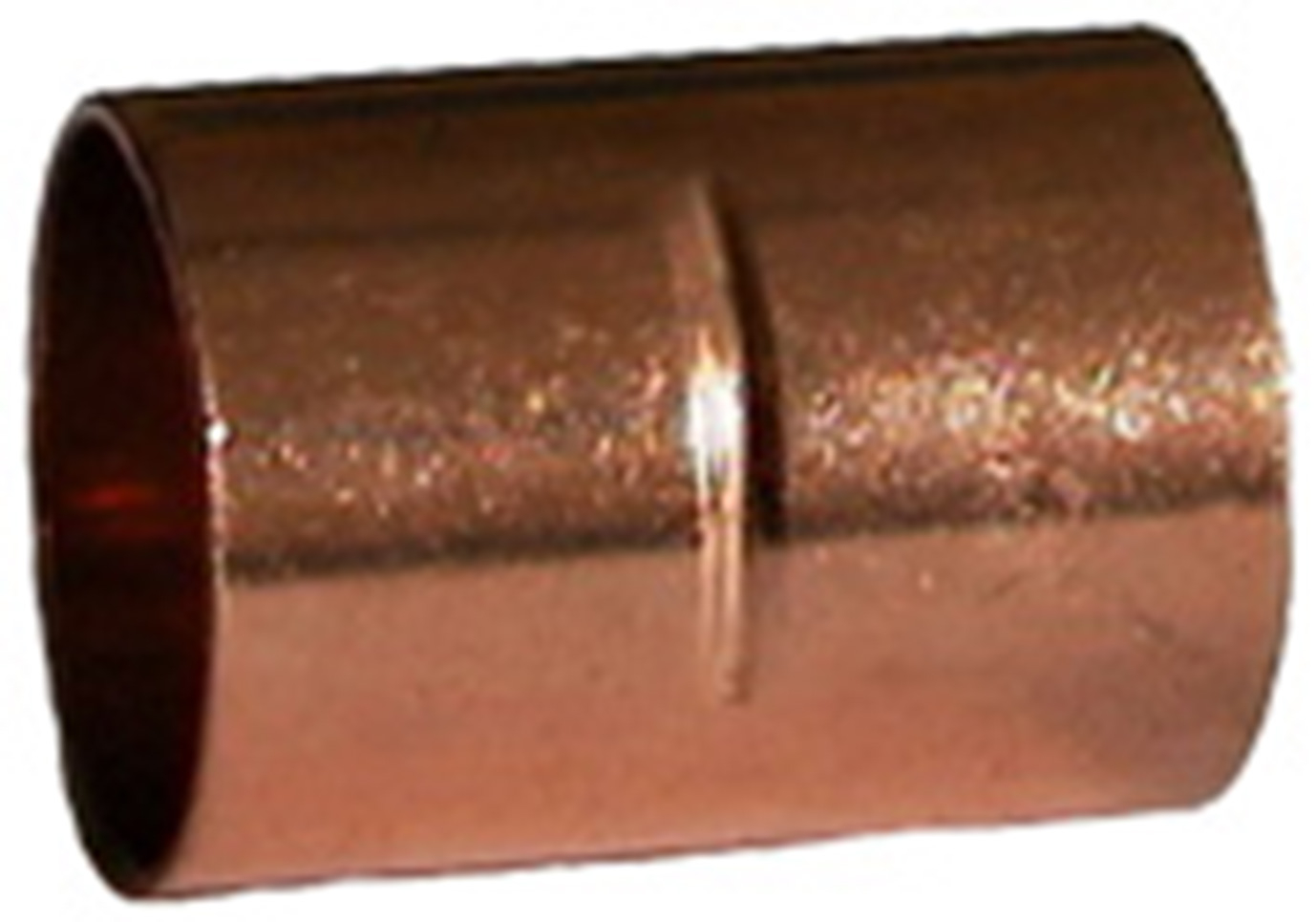

Muffe 5270
Muffe 5270 – Innenlötung 14 artikel

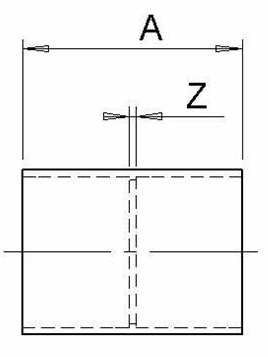

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.
Artikel | Dim. | A mm | Z mm | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|---|
201 00 07 | 6 | 14 | 2 | 0,01 |
|
|
201 00 23 | 10 | 17 | 2 | 0,01 |
|
|
201 00 31 | 12 | 19 | 1 | 0,01 |
|
|
201 00 49 | 15 | 22 | 1 | 0,01 |
|
|
201 00 64 | 18 | 27 | 1 | 0,01 |
|
|
201 00 72 | 22 | 32 | 1 | 0,02 |
|
|
201 00 80 | 28 | 38 | 1 | 0,03 |
|
|
201 00 98 | 35 | 47 | 1 | 0,05 |
|
|
201 01 14 | 42 | 56 | 2 |
|
||
201 01 22 | 54 | 66 | 1 | 0,1 |
|
|
201 01 30 | 70 | 69 | 2 |
|
||
201 01 48 | 76 | 71 | 4 |
|
||
201 01 63 | 89 | 79 | 4 |
|
||
201 01 71 | 108 | 99 | 4 |
|
201 00 07
Dim. | 6 |
A mm | 14 |
Z mm | 2 |
Gewicht (kg) | 0,01 |
Maßzeichnungen | |
Artikelliste |
|
201 00 23
Dim. | 10 |
A mm | 17 |
Z mm | 2 |
Gewicht (kg) | 0,01 |
Maßzeichnungen | |
Artikelliste |
|
201 00 31
Dim. | 12 |
A mm | 19 |
Z mm | 1 |
Gewicht (kg) | 0,01 |
Maßzeichnungen | |
Artikelliste |
|
201 00 49
Dim. | 15 |
A mm | 22 |
Z mm | 1 |
Gewicht (kg) | 0,01 |
Maßzeichnungen | |
Artikelliste |
|
201 00 64
Dim. | 18 |
A mm | 27 |
Z mm | 1 |
Gewicht (kg) | 0,01 |
Maßzeichnungen | |
Artikelliste |
|
201 00 72
Dim. | 22 |
A mm | 32 |
Z mm | 1 |
Gewicht (kg) | 0,02 |
Maßzeichnungen | |
Artikelliste |
|
201 00 80
Dim. | 28 |
A mm | 38 |
Z mm | 1 |
Gewicht (kg) | 0,03 |
Maßzeichnungen | |
Artikelliste |
|
201 00 98
Dim. | 35 |
A mm | 47 |
Z mm | 1 |
Gewicht (kg) | 0,05 |
Maßzeichnungen | |
Artikelliste |
|
201 01 14
Dim. | 42 |
A mm | 56 |
Z mm | 2 |
Gewicht (kg) | |
Maßzeichnungen | |
Artikelliste |
|
201 01 22
Dim. | 54 |
A mm | 66 |
Z mm | 1 |
Gewicht (kg) | 0,1 |
Maßzeichnungen | |
Artikelliste |
|
201 01 30
Dim. | 70 |
A mm | 69 |
Z mm | 2 |
Gewicht (kg) | |
Maßzeichnungen | |
Artikelliste |
|
201 01 48
Dim. | 76 |
A mm | 71 |
Z mm | 4 |
Gewicht (kg) | |
Maßzeichnungen | |
Artikelliste |
|
201 01 63
Dim. | 89 |
A mm | 79 |
Z mm | 4 |
Gewicht (kg) | |
Maßzeichnungen | |
Artikelliste |
|
201 01 71
Dim. | 108 |
A mm | 99 |
Z mm | 4 |
Gewicht (kg) | |
Maßzeichnungen | |
Artikelliste |
|
Artikel 201 00 07
A mm | 14 |
Z mm | 2 |
Artikel 201 00 23
A mm | 17 |
Z mm | 2 |
Artikel 201 00 31
A mm | 19 |
Z mm | 1 |
Artikel 201 00 49
A mm | 22 |
Z mm | 1 |
Artikel 201 00 64
A mm | 27 |
Z mm | 1 |
Artikel 201 00 72
A mm | 32 |
Z mm | 1 |
Artikel 201 00 80
A mm | 38 |
Z mm | 1 |
Artikel 201 00 98
A mm | 47 |
Z mm | 1 |
Artikel 201 01 14
A mm | 56 |
Z mm | 2 |
Artikel 201 01 22
A mm | 66 |
Z mm | 1 |
Artikel 201 01 30
A mm | 69 |
Z mm | 2 |
Artikel 201 01 48
A mm | 71 |
Z mm | 4 |
Artikel 201 01 63
A mm | 79 |
Z mm | 4 |
Artikel 201 01 71
A mm | 99 |
Z mm | 4 |
Technische daten
Max. Arbeitsdruck: | Siehe Tabelle unten |
Sonstiges: | Kupfer Cu entsprechend DIN 1787, ISO 1337 |
Muffe mit Rohranschlag, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.
Max. Betriebsdruck

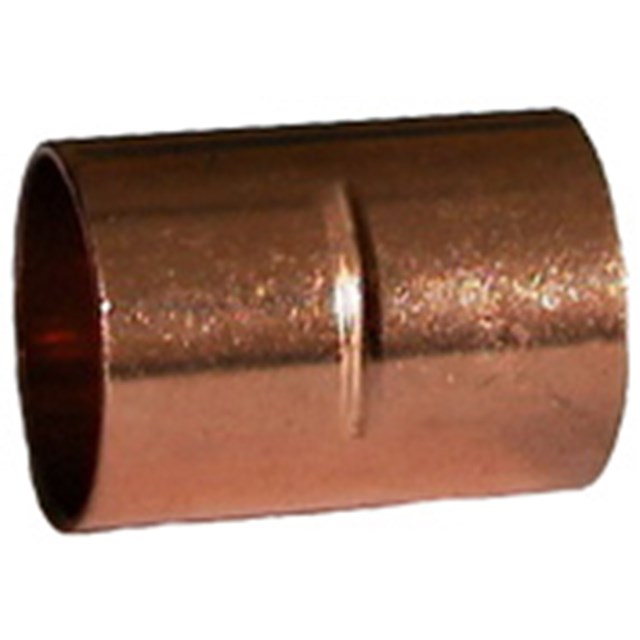

Muffe 5270 – Innenlötung

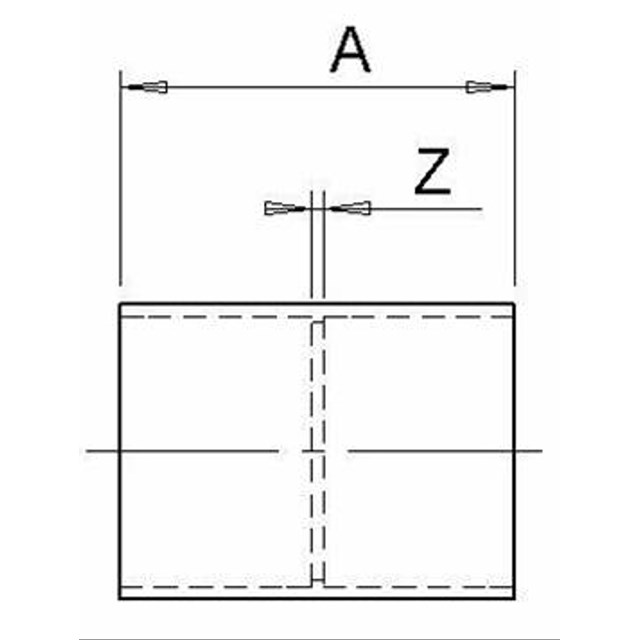

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.
Artikel | Dim. | A mm | Z mm | Gewicht (kg) |
---|---|---|---|---|
201 00 07 | 6 | 14 | 2 | 0,01 |
201 00 23 | 10 | 17 | 2 | 0,01 |
201 00 31 | 12 | 19 | 1 | 0,01 |
201 00 49 | 15 | 22 | 1 | 0,01 |
201 00 64 | 18 | 27 | 1 | 0,01 |
201 00 72 | 22 | 32 | 1 | 0,02 |
201 00 80 | 28 | 38 | 1 | 0,03 |
201 00 98 | 35 | 47 | 1 | 0,05 |
201 01 14 | 42 | 56 | 2 | |
201 01 22 | 54 | 66 | 1 | 0,1 |
201 01 30 | 70 | 69 | 2 | |
201 01 48 | 76 | 71 | 4 | |
201 01 63 | 89 | 79 | 4 | |
201 01 71 | 108 | 99 | 4 |
