Rohrverschraubung 5343G

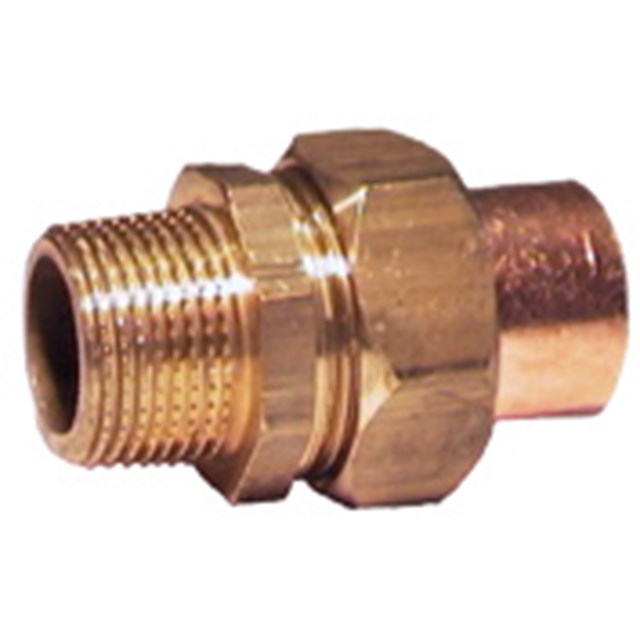

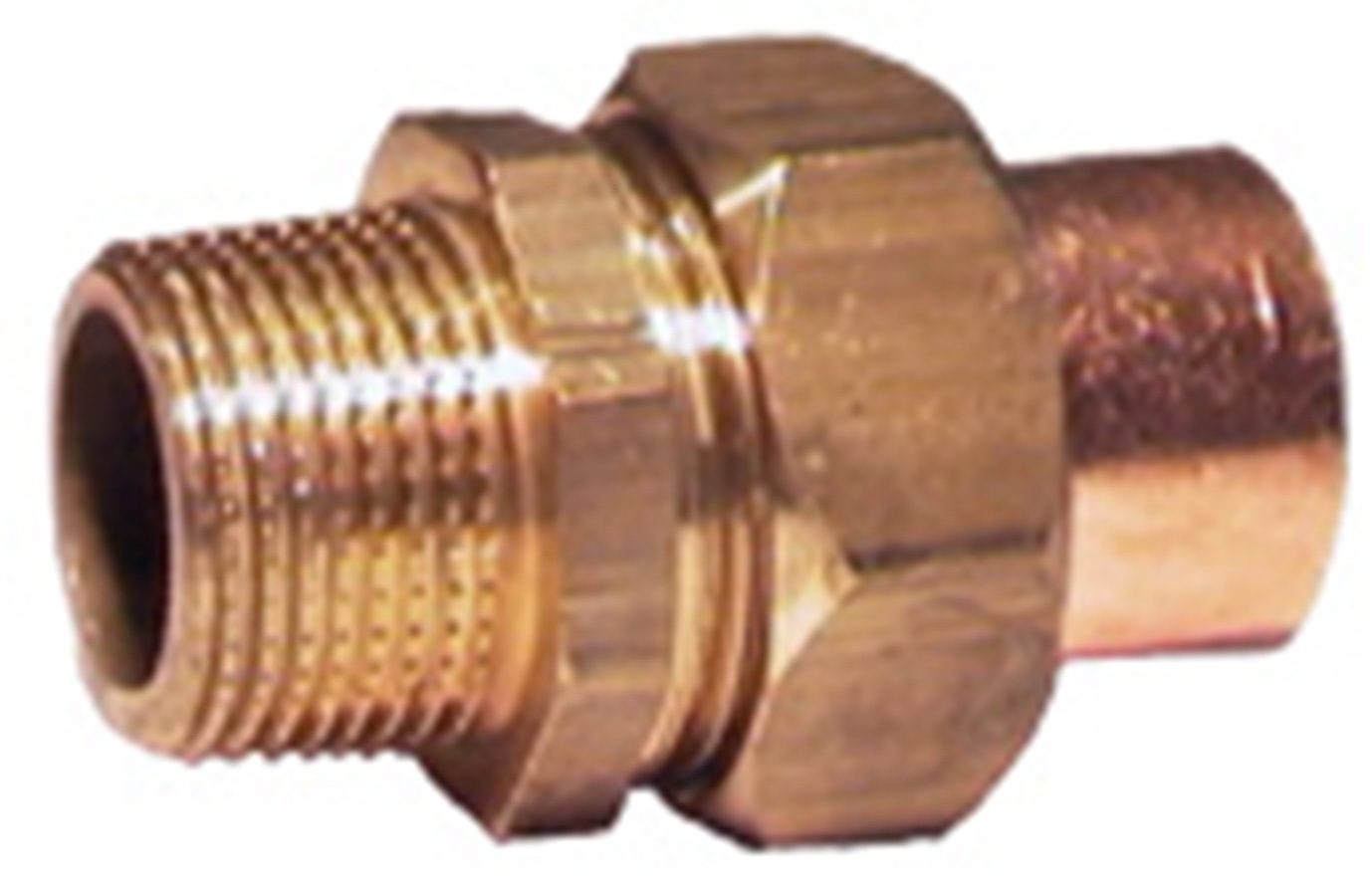

Rohrverschraubung 5343G

Gerade Rohrverschraubung, für die Verschraubung mit Metalldichtung vorgesehen. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Rohrverschraubung 5343G

Artikel

Rohrverschraubung 5343G – Innenlötung/ Aussengewinde

Rohrverschraubung 5343G – Innenlötung/ Aussengewinde 3 artikel

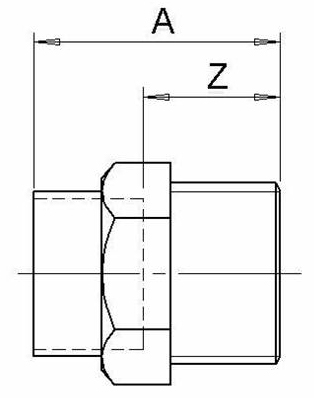

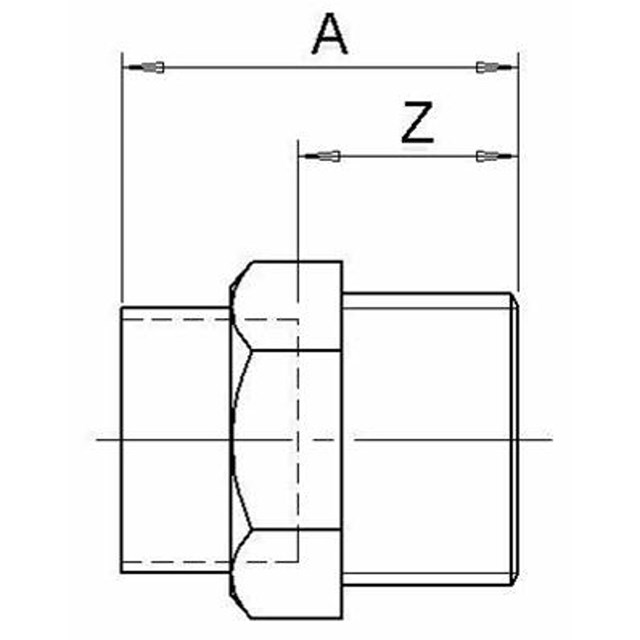

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikelnr. Dim. A mm Z mm Gewicht (kg) Maßzeichnungen Artikelliste
051031 15 x ½" 53 32 0,2
051043 22 x ¾" 55 33 0,2
051027 42 x 1½" 76 47 0,5

051031

Dim. 15 x ½"
A mm 53
Z mm 32
Gewicht (kg) 0,2

051043

Dim. 22 x ¾"
A mm 55
Z mm 33
Gewicht (kg) 0,2

051027

Dim. 42 x 1½"
A mm 76
Z mm 47
Gewicht (kg) 0,5

Detailinformationen

Beschreibung

Gerade Rohrverschraubung, für die Verschraubung mit Metalldichtung vorgesehen.
Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Aussengewinde konisch
Sonstiges: Kupfer Cu entsprechend DIN 1787, ISO 1337

Anwendungen

Max. Betriebsdruck
