Deckenwinkel 4471G

Deckenwinkel 4471G

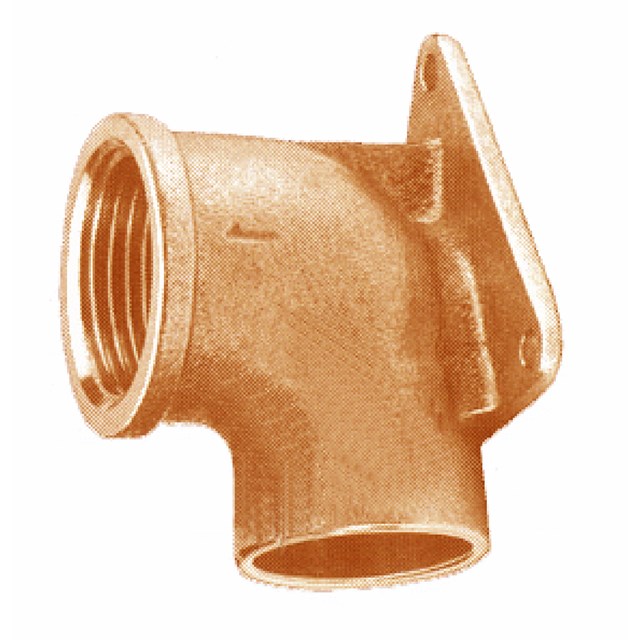

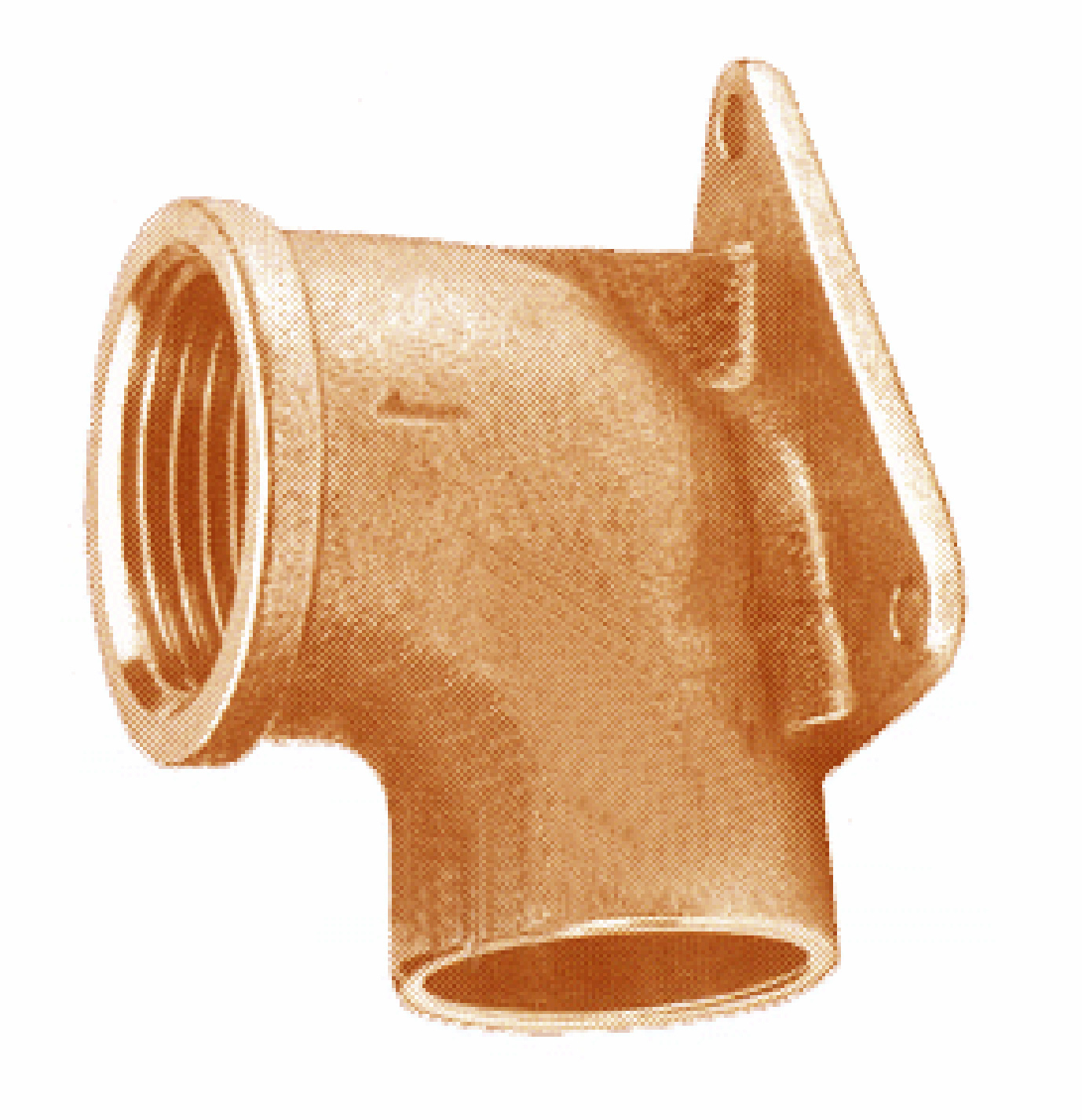

Deckenwinkel mit Dreieck-Flansch. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Deckenwinkel 4471G

Artikel

Deckenwinkel 4471G – Innenlötung / Innengewinde

Deckenwinkel 4471G – Innenlötung / Innengewinde 3 artikel

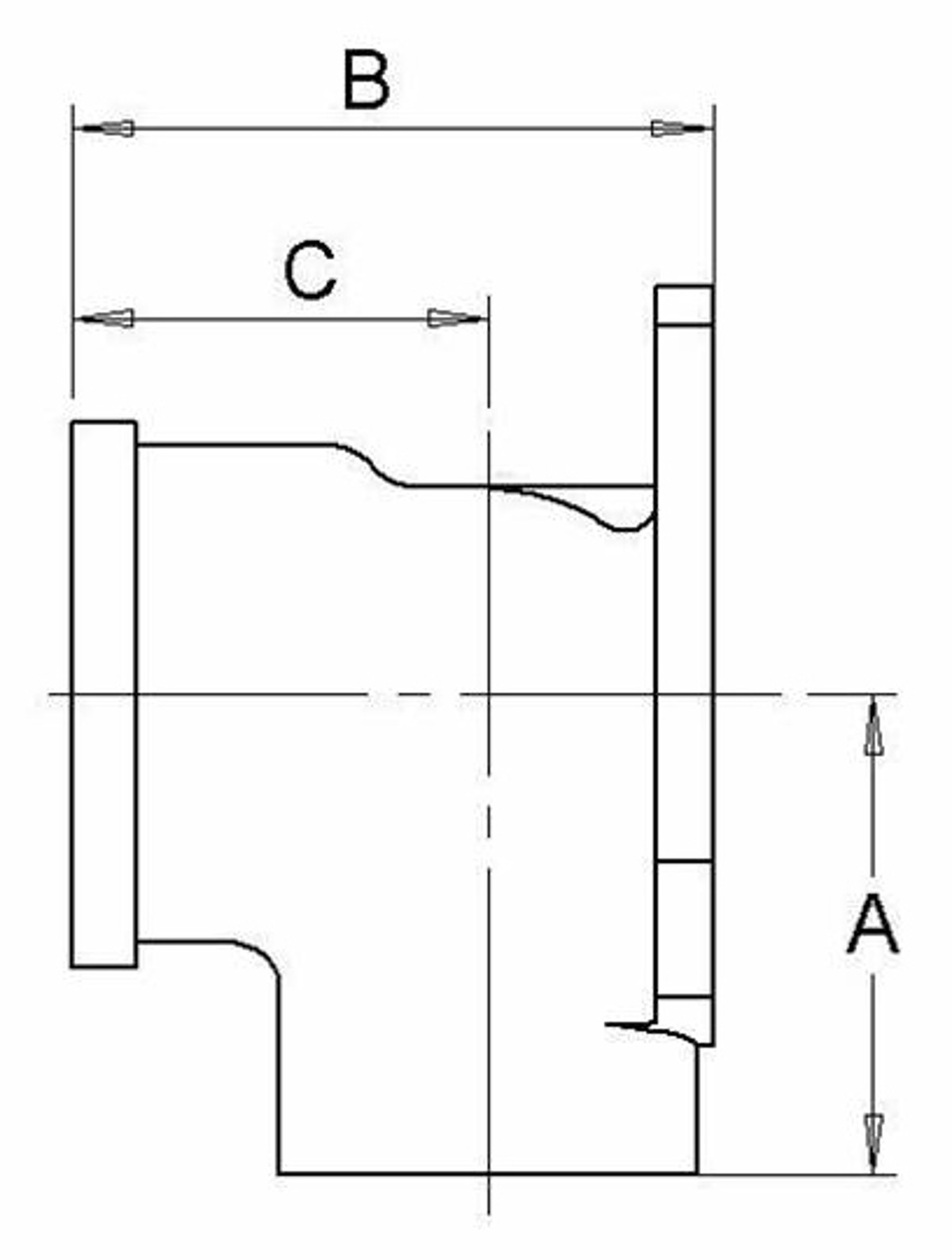

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikelnr. Dim. A mm B mm C mm Gewicht (kg) Maßzeichnungen Artikelliste
201 38 37 10 x ½" 21 25 18 0,06
201 38 60 12 x ½" 20 28 19 0,07
201 38 94 15 x ½" 23 32 22 0,07

201 38 37

Dim. 10 x ½"
A mm 21
B mm 25
C mm 18
Gewicht (kg) 0,06

201 38 60

Dim. 12 x ½"
A mm 20
B mm 28
C mm 19
Gewicht (kg) 0,07

201 38 94

Dim. 15 x ½"
A mm 23
B mm 32
C mm 22
Gewicht (kg) 0,07

Detailinformationen

Beschreibung

Deckenwinkel mit Dreieck-Flansch. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

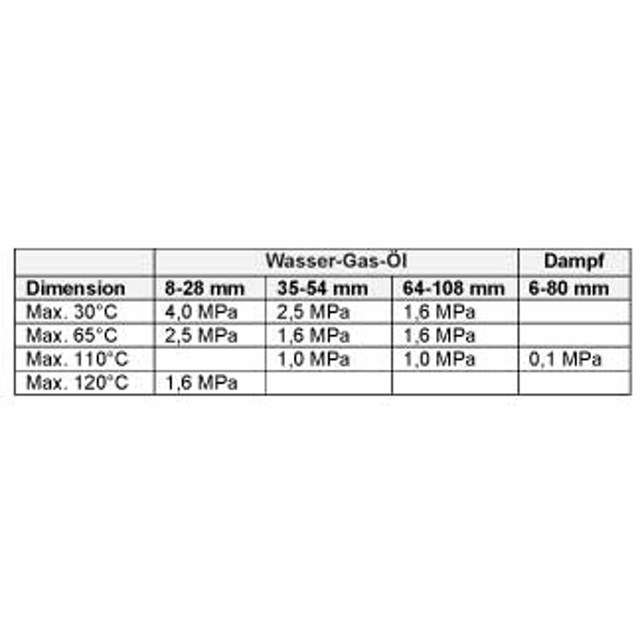

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Innengewinde
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
