Deckenwinkel 4472G

Deckenwinkel 4472G

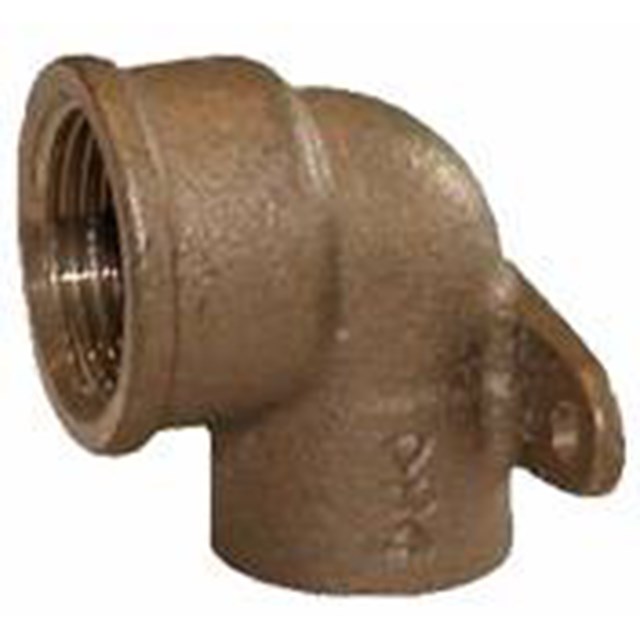

Deckenwinkel mit 2-Flügel-Flansch. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Deckenwinkel 4472G

Artikel

Deckenwinkel 4472G – Innenlötung / Innengewinde

Deckenwinkel 4472G – Innenlötung / Innengewinde 4 artikel

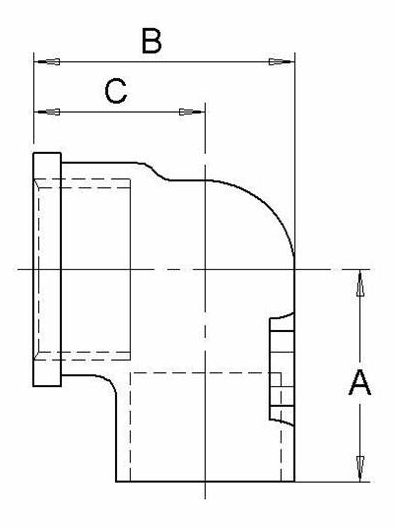

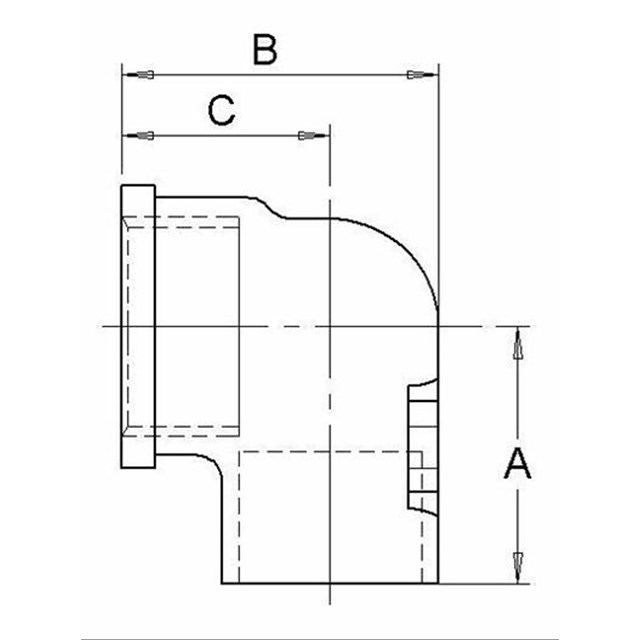

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikelnr. Dim. A mm B mm C mm Gewicht (kg) Maßzeichnungen Artikelliste
201 41 32 12 x ½" 20 29 20 0,06
201 41 57 15 x ½" 23 32 22 0,07
051054 15 x ¾" 27 33 23 0,1
201 41 81 22 x ¾" 31 39 25 0,1

201 41 32

Dim. 12 x ½"
A mm 20
B mm 29
C mm 20
Gewicht (kg) 0,06

201 41 57

Dim. 15 x ½"
A mm 23
B mm 32
C mm 22
Gewicht (kg) 0,07

051054

Dim. 15 x ¾"
A mm 27
B mm 33
C mm 23
Gewicht (kg) 0,1

201 41 81

Dim. 22 x ¾"
A mm 31
B mm 39
C mm 25
Gewicht (kg) 0,1

Detailinformationen

Beschreibung

Deckenwinkel mit 2-Flügel-Flansch. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Innengewinde
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
