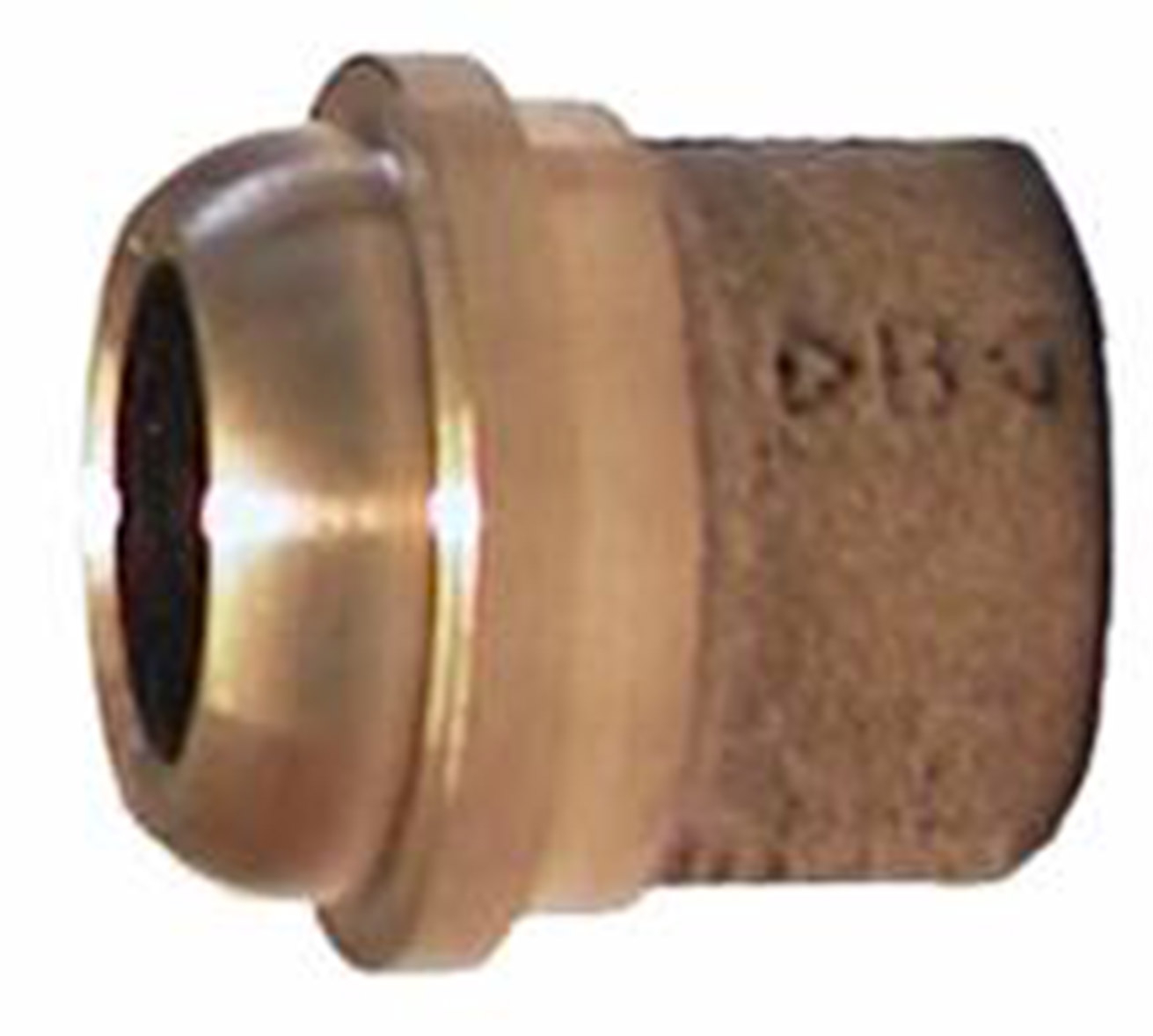

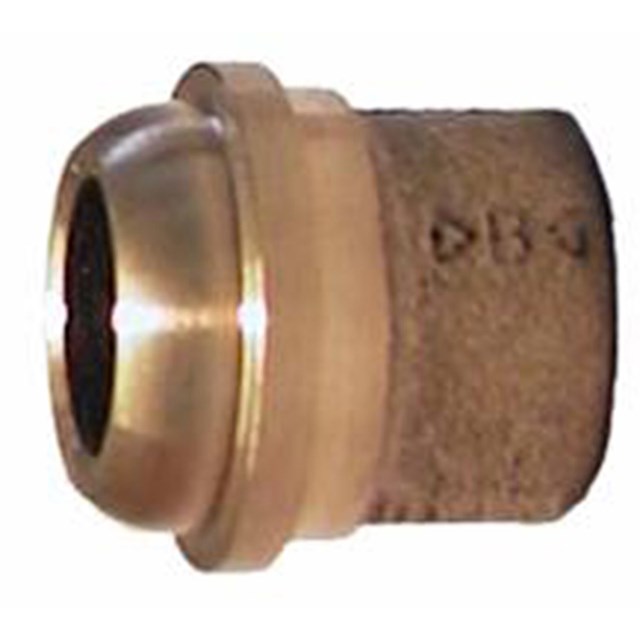

Einlegteil 4381

Einlegteil 4381

Einlegteil, konisch dichtend. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Einlegteil 4381

Artikel

Einlegteil 4381 – Innenlötung

Einlegteil 4381 – Innenlötung 3 artikel

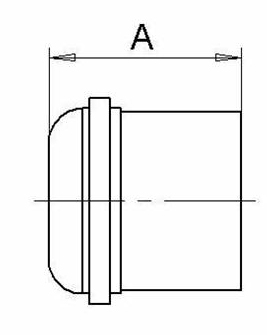

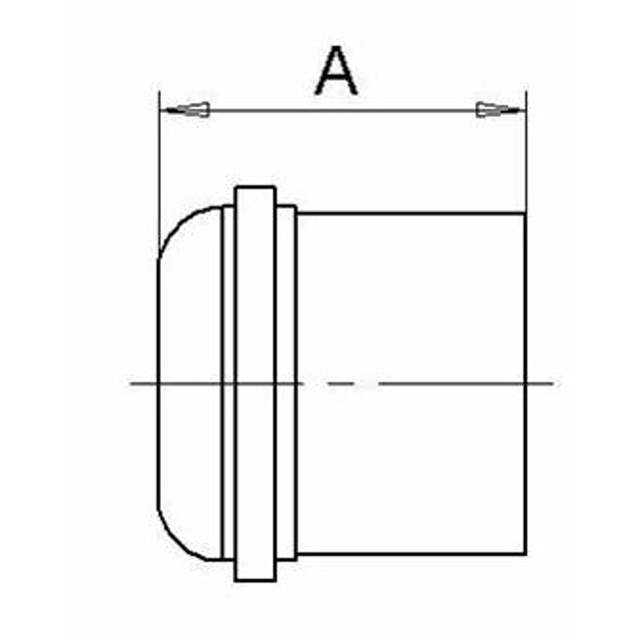

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikelnr. Dim. A mm Anmerkung Gewicht (kg) Maßzeichnungen Artikelliste
051017 15 25 Överf.mutter: G20 0,04
051123 22 25 Överf.mutter: G25 0,04
051059 28 32 Överf.mutter: G32 0,09

051017

Dim. 15
A mm 25
Anmerkung Överf.mutter: G20
Gewicht (kg) 0,04

051123

Dim. 22
A mm 25
Anmerkung Överf.mutter: G25
Gewicht (kg) 0,04

051059

Dim. 28
A mm 32
Anmerkung Överf.mutter: G32
Gewicht (kg) 0,09

Detailinformationen

Beschreibung

Einlegteil, konisch dichtend.
Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338
Passende Überwurfmutter 4374-4374R

Anwendungen

Max. Betriebsdruck
