Rohrverschraubung 4341G

Rohrverschraubung 4341G

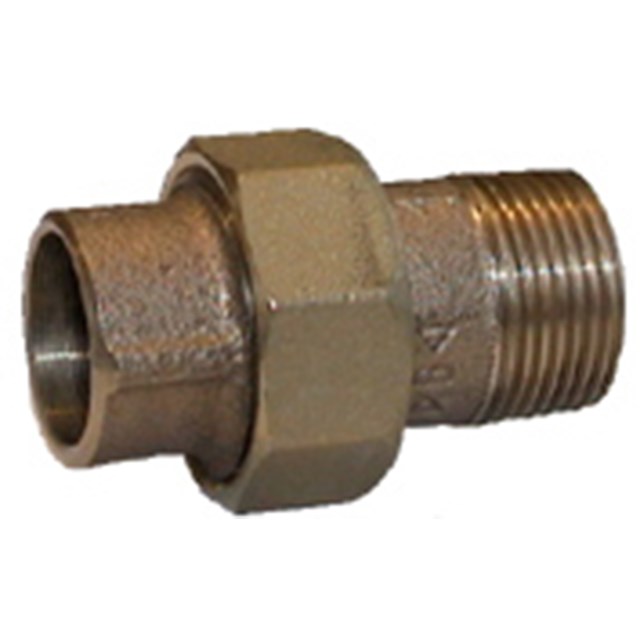

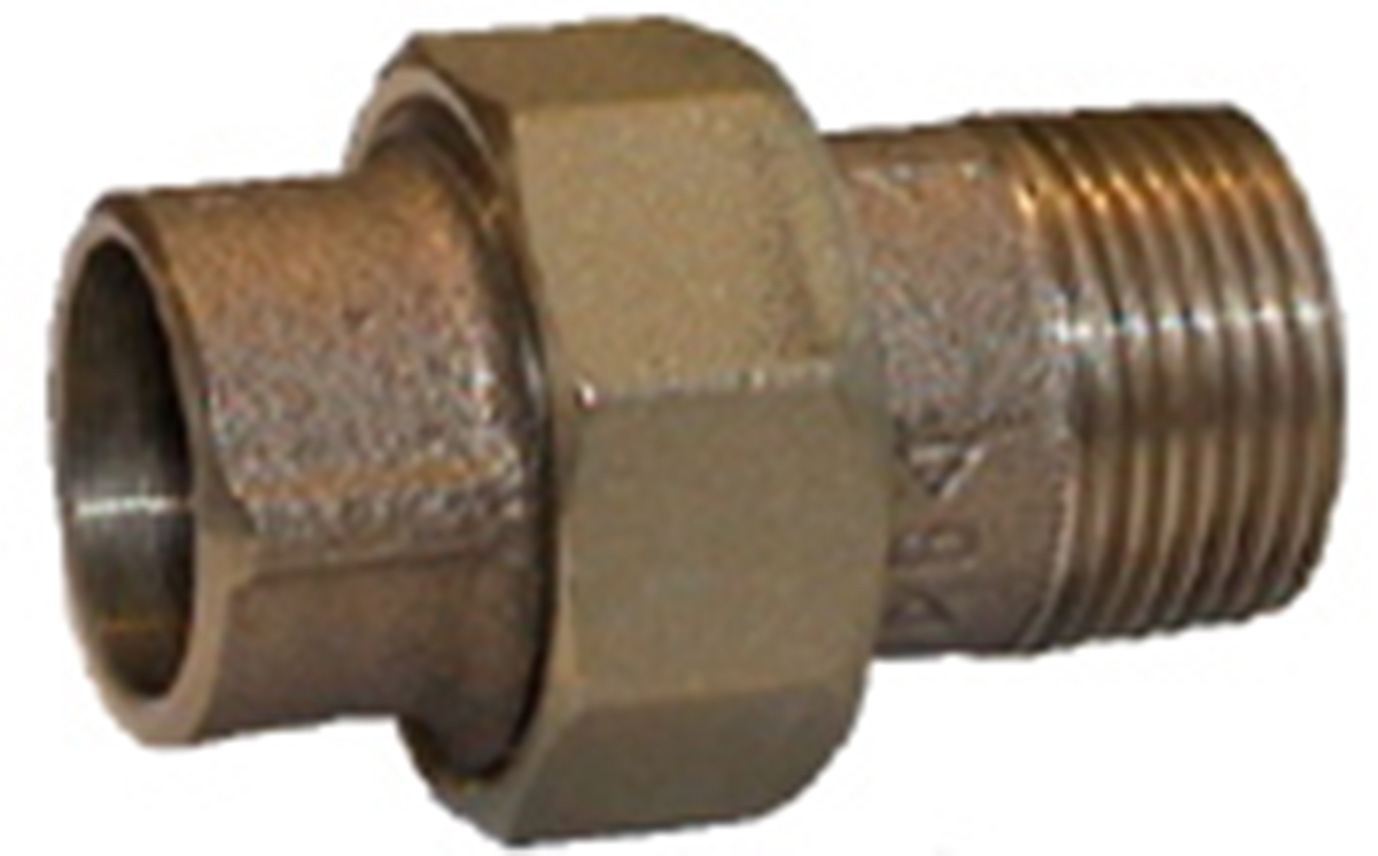

Gerade Rohrverschraubung, konisch dichtend. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Rohrverschraubung 4341G

Artikel

Rohrverschraubung 4341G – Innenlötung / Aussengewinde

Rohrverschraubung 4341G – Innenlötung / Aussengewinde 16 artikel

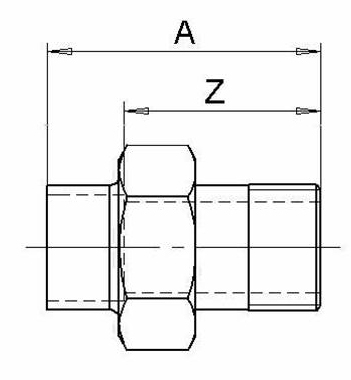

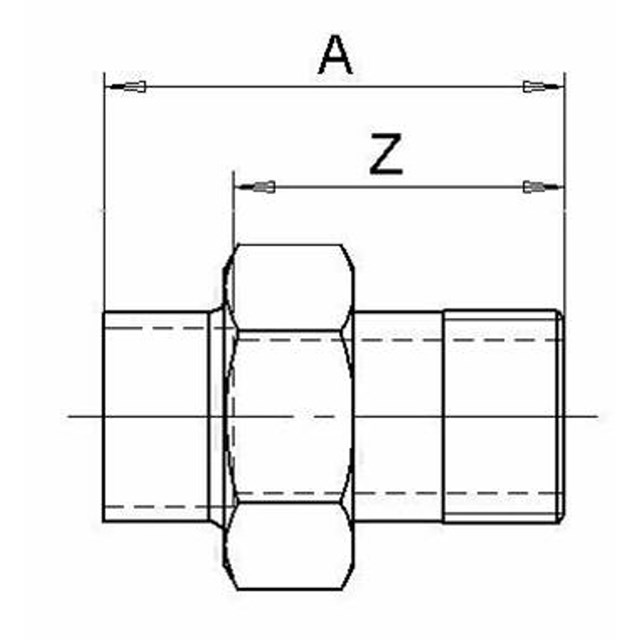

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikelnr. Dim. A mm Z mm Gewicht (kg) Maßzeichnungen Artikelliste
201 16 25 10 x ¼" 39 31 0,06
201 16 33 10 x ⅜" 43 35 0,08
201 16 58 12 x ⅜" 43 34 0,09
201 16 66 12 x ½" 49 40 0,1
201 16 82 15 x ⅜" 44 33 0,1
201 16 90 15 x ½" 49 38 0,1
201 17 08 15 x ¾" 61 50 0,2
201 17 40 18 x ½" 48 35 0,2
051087 22 x ½" 55 39 0,2
201 17 73 22 x ¾" 60 44 0,2
201 17 99 28 x 1" 65 45 0,3
201 18 15 35 x 1¼" 74 51 0,4
201 18 49 42 x 1½" 82 55 0,1
201 18 64 54 x 2" 95 63 1,1
201 18 80 70 x 2½" 103 70 1,2
051129 76 x 2½" 103 70 1,5

201 16 25

Dim. 10 x ¼"
A mm 39
Z mm 31
Gewicht (kg) 0,06

201 16 33

Dim. 10 x ⅜"
A mm 43
Z mm 35
Gewicht (kg) 0,08

201 16 58

Dim. 12 x ⅜"
A mm 43
Z mm 34
Gewicht (kg) 0,09

201 16 66

Dim. 12 x ½"
A mm 49
Z mm 40
Gewicht (kg) 0,1

201 16 82

Dim. 15 x ⅜"
A mm 44
Z mm 33
Gewicht (kg) 0,1

201 16 90

Dim. 15 x ½"
A mm 49
Z mm 38
Gewicht (kg) 0,1

201 17 08

Dim. 15 x ¾"
A mm 61
Z mm 50
Gewicht (kg) 0,2

201 17 40

Dim. 18 x ½"
A mm 48
Z mm 35
Gewicht (kg) 0,2

051087

Dim. 22 x ½"
A mm 55
Z mm 39
Gewicht (kg) 0,2

201 17 73

Dim. 22 x ¾"
A mm 60
Z mm 44
Gewicht (kg) 0,2

201 17 99

Dim. 28 x 1"
A mm 65
Z mm 45
Gewicht (kg) 0,3

201 18 15

Dim. 35 x 1¼"
A mm 74
Z mm 51
Gewicht (kg) 0,4

201 18 49

Dim. 42 x 1½"
A mm 82
Z mm 55
Gewicht (kg) 0,1

201 18 64

Dim. 54 x 2"
A mm 95
Z mm 63
Gewicht (kg) 1,1

201 18 80

Dim. 70 x 2½"
A mm 103
Z mm 70
Gewicht (kg) 1,2

051129

Dim. 76 x 2½"
A mm 103
Z mm 70
Gewicht (kg) 1,5

Detailinformationen

Beschreibung

Gerade Rohrverschraubung, konisch dichtend. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Aussengewinde konisch
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
