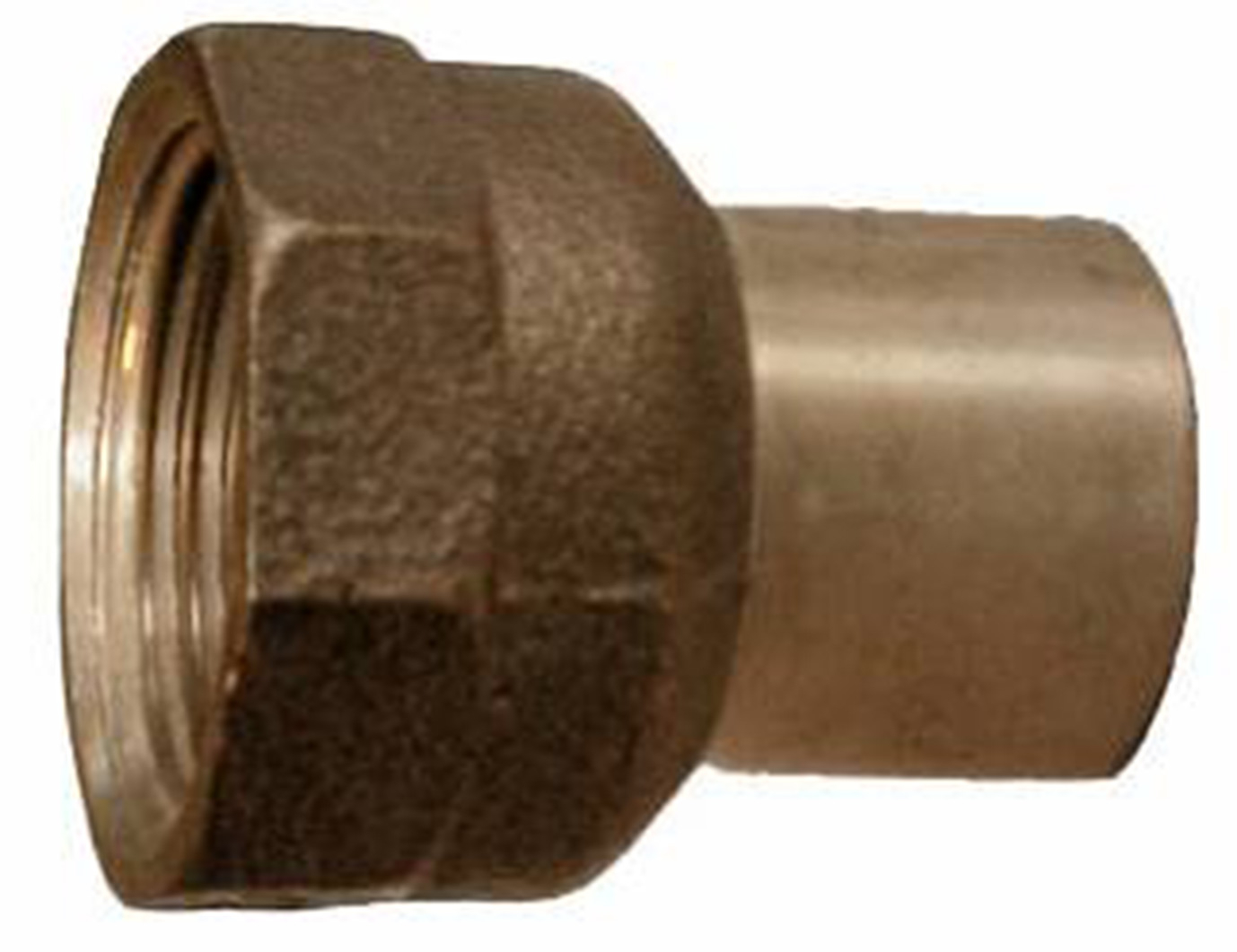

Übergangsmuffe 4246G

Übergangsmuffe 4246G

Gerade Übergangsmuffe, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Übergangsmuffe 4246G

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

Übergangsmuffe 4246G – Aussenlötung / Innengewinde

Übergangsmuffe 4246G – Aussenlötung / Innengewinde 10 artikel

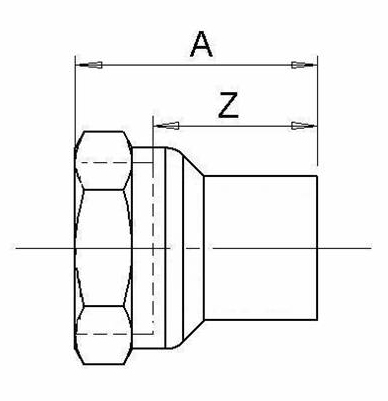

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Z mm Gewicht (kg) Maßzeichnungen Artikelliste
200 86 21 12 x ⅜" 27 18 0,03
200 86 39 12 x ½" 36 23 0,03
200 86 54 15 x ⅜" 29 20 0,03
200 86 62 15 x ½" 32 21 0,05
200 87 04 18 x ½" 37 24 0,05
200 87 38 22 x ½" 39 26 0,06
200 87 46 22 x ¾" 39 26 0,09
200 87 79 28 x 1" 47 32 0,1
200 88 11 35 x 1¼" 59 40 0,3
200 88 37 42 x 1½" 62 43 0,3

200 86 21

Dim. 12 x ⅜"
A mm 27
Z mm 18
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

200 86 39

Dim. 12 x ½"
A mm 36
Z mm 23
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

200 86 54

Dim. 15 x ⅜"
A mm 29
Z mm 20
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

200 86 62

Dim. 15 x ½"
A mm 32
Z mm 21
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

200 87 04

Dim. 18 x ½"
A mm 37
Z mm 24
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

200 87 38

Dim. 22 x ½"
A mm 39
Z mm 26
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

200 87 46

Dim. 22 x ¾"
A mm 39
Z mm 26
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

200 87 79

Dim. 28 x 1"
A mm 47
Z mm 32
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

200 88 11

Dim. 35 x 1¼"
A mm 59
Z mm 40
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

200 88 37

Dim. 42 x 1½"
A mm 62
Z mm 43
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Gerade Übergangsmuffe, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische Daten

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Innengewinde
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck

Downloads

Produktblatt

Übergangsmuffe 4246G
