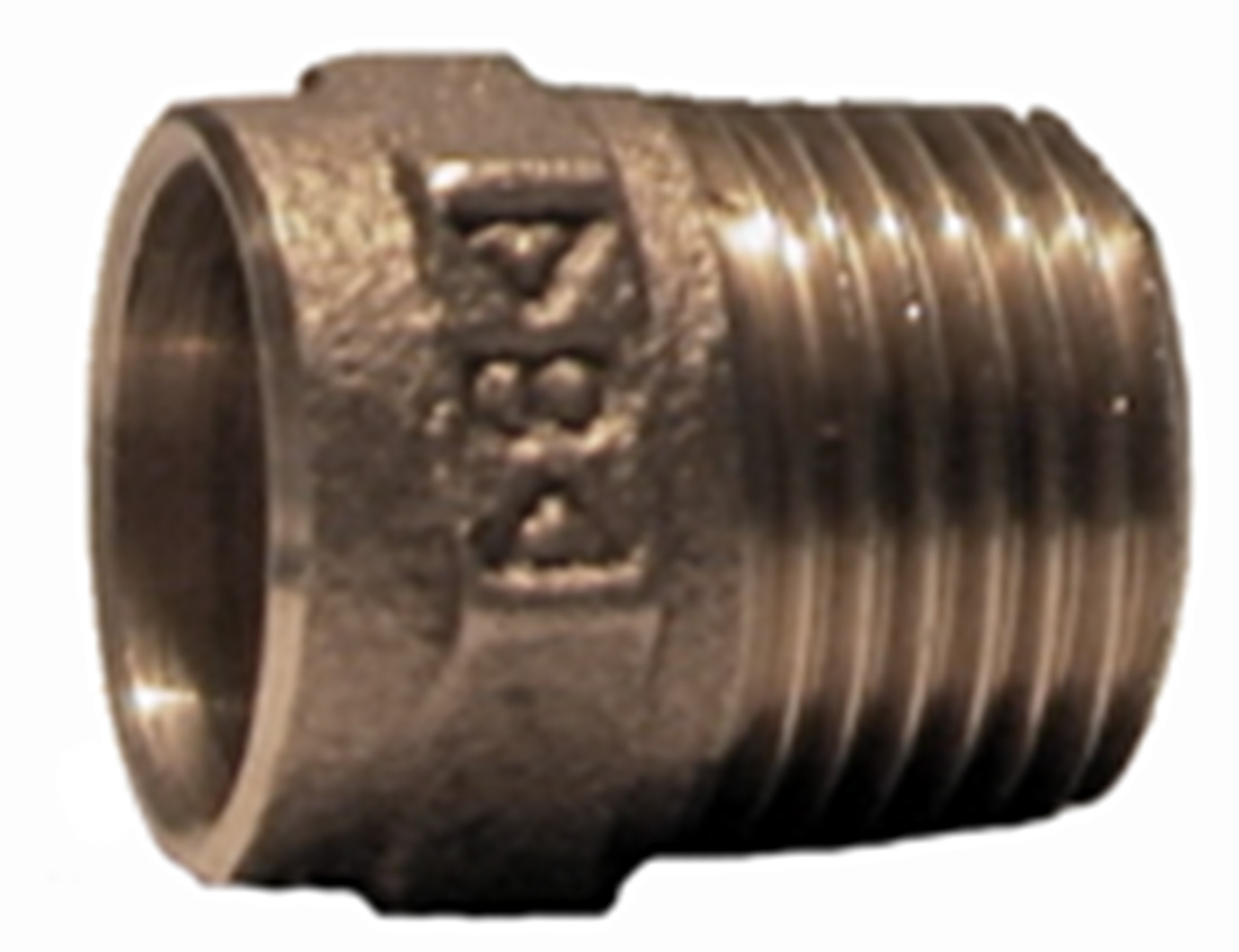

Übergangsnippel 4243G

Übergangsnippel 4243G

Gerader Übergangsnippel, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Übergangsnippel 4243G

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

4243G – Innenlötung / Aussengewinde

4243G – Innenlötung / Aussengewinde 16 artikel

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Z mm Gewicht (kg) Maßzeichnungen Artikelliste
200 80 27 8 mm x ⅜" 19 12 0,01
200 80 43 10 mm x ¼" 21 13 0,02
200 80 50 10 mm x ⅜" 21 13 0,02
200 80 84 12 mm x ¼" 23 14 0,02
200 81 00 12 mm x ½" 24 15 0,02
200 81 34 15 mm x R ½" 25 14 0,03
200 82 17 18 mm x R ¾" 26 13 0,06
200 82 41 22 mm x R ¾" 29,5 15 0,05
200 82 58 22 mm x R 1" 30 15 0,06
200 82 82 28 mm x R ¾" 41 22 0,1
200 82 90 28 mm x R 1" 36 17 0,1
200 83 32 35 mm x R 1¼" 43 20 0,1
200 83 81 42 mm x R 1½" 48 21 0,2
200 84 23 54 mm x R 2" 58 26 0,3
200 84 49 70 mm x 2½" R 2½" 70 37 0,7
200 84 64 76 mm x 2½" R 2½" 69 35 0,7

200 80 27

Dim. 8 mm x ⅜"
A mm 19
Z mm 12
Gewicht (kg) 0,01
Maßzeichnungen
Artikelliste

200 80 43

Dim. 10 mm x ¼"
A mm 21
Z mm 13
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 80 50

Dim. 10 mm x ⅜"
A mm 21
Z mm 13
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 80 84

Dim. 12 mm x ¼"
A mm 23
Z mm 14
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 81 00

Dim. 12 mm x ½"
A mm 24
Z mm 15
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

200 81 34

Dim. 15 mm x R ½"
A mm 25
Z mm 14
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

200 82 17

Dim. 18 mm x R ¾"
A mm 26
Z mm 13
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

200 82 41

Dim. 22 mm x R ¾"
A mm 29,5
Z mm 15
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

200 82 58

Dim. 22 mm x R 1"
A mm 30
Z mm 15
Gewicht (kg) 0,06
Maßzeichnungen
Artikelliste

200 82 82

Dim. 28 mm x R ¾"
A mm 41
Z mm 22
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

200 82 90

Dim. 28 mm x R 1"
A mm 36
Z mm 17
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

200 83 32

Dim. 35 mm x R 1¼"
A mm 43
Z mm 20
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

200 83 81

Dim. 42 mm x R 1½"
A mm 48
Z mm 21
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

200 84 23

Dim. 54 mm x R 2"
A mm 58
Z mm 26
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

200 84 49

Dim. 70 mm x 2½" R 2½"
A mm 70
Z mm 37
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

200 84 64

Dim. 76 mm x 2½" R 2½"
A mm 69
Z mm 35
Gewicht (kg) 0,7
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Gerader Übergangsnippel, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische Daten

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Aussengewinde konisch
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck

Downloads

Produktblatt

Übergangsnippel 4243G
