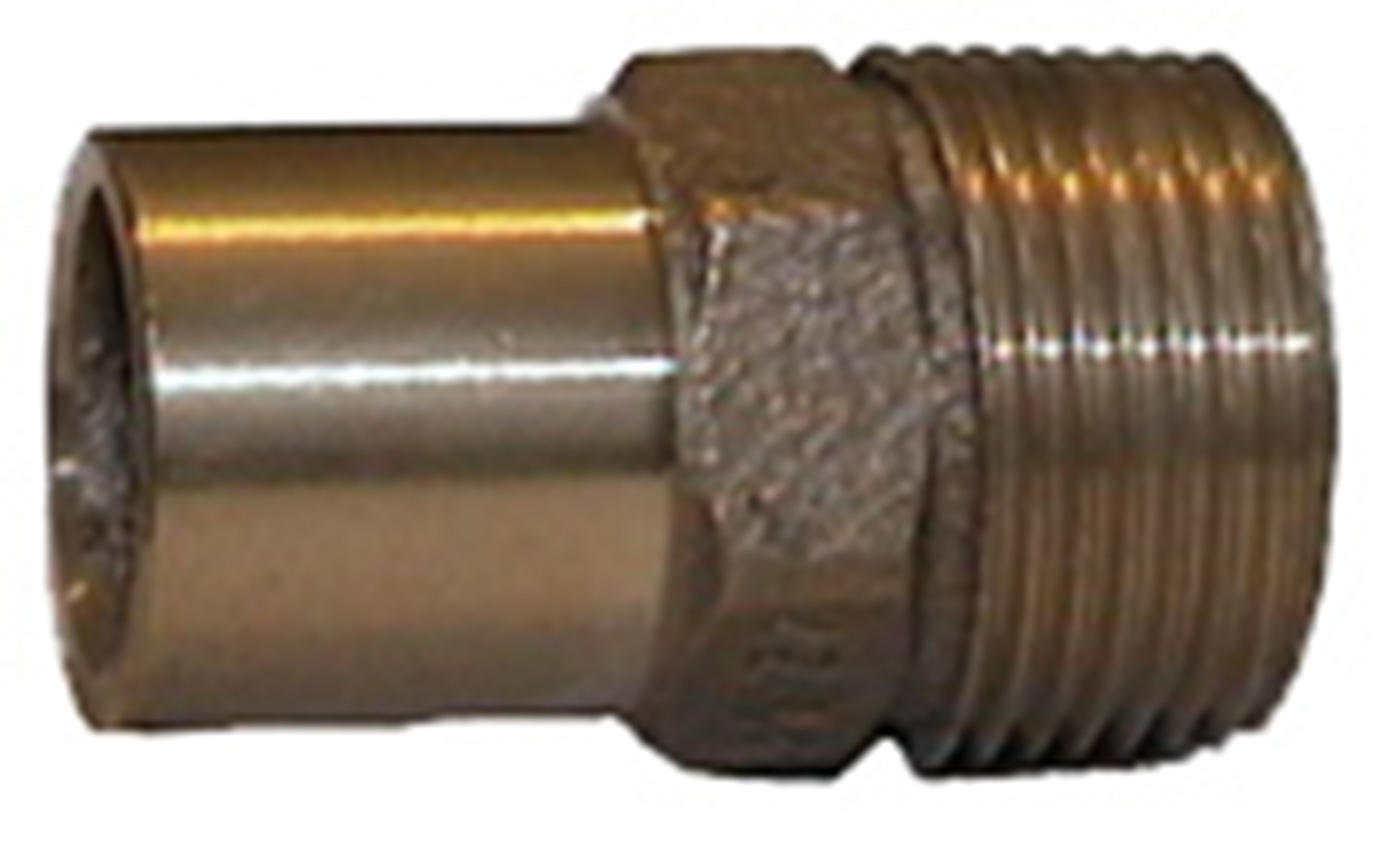

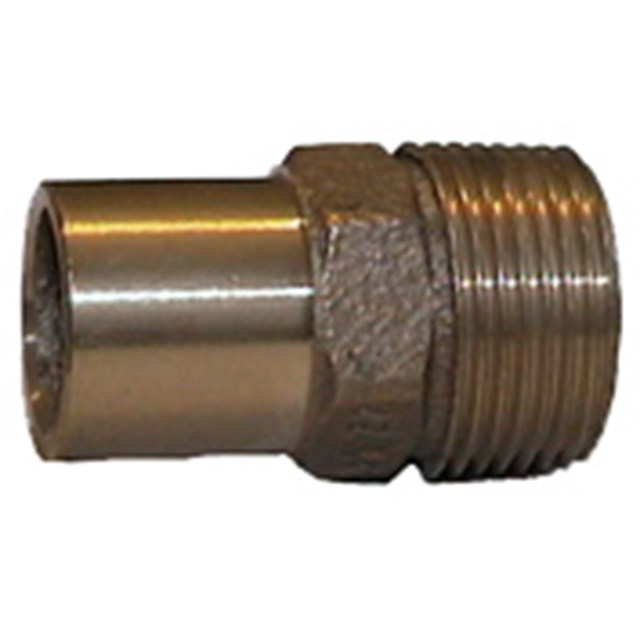

Übergangsnippel 4280G
4280G – Aussenlötung/ Aussengewinde 10 artikel

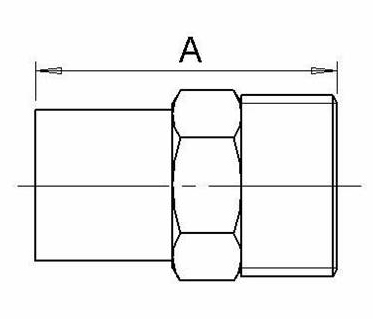

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.
Artikel | Dim. | A mm | Gewicht (kg) | Maßzeichnungen | Artikelliste |
---|---|---|---|---|---|
201 06 27 | 12 x ⅜" | 32 | 0,02 |
|
|
201 06 19 | 12 x ½" | 34 | 0,03 |
|
|
201 06 35 | 15 x ½" | 36 | 0,04 |
|
|
201 06 50 | 18 x ½" | 38 | 0,05 |
|
|
201 06 68 | 22 x ½" | 44 | 0,06 |
|
|
201 06 84 | 22 x ¾" | 44 | 0,06 |
|
|
201 06 92 | 28 x 1" | 49 | 0,1 |
|
|
201 07 18 | 35 x 1¼" | 59 | 0,2 |
|
|
201 07 42 | 42 x 1½" | 62 | 0,2 |
|
|
201 07 67 | 54 x 2" | 73 | 0,4 |
|
201 06 27
Dim. | 12 x ⅜" |
A mm | 32 |
Gewicht (kg) | 0,02 |
Maßzeichnungen | |
Artikelliste |
|
201 06 19
Dim. | 12 x ½" |
A mm | 34 |
Gewicht (kg) | 0,03 |
Maßzeichnungen | |
Artikelliste |
|
201 06 35
Dim. | 15 x ½" |
A mm | 36 |
Gewicht (kg) | 0,04 |
Maßzeichnungen | |
Artikelliste |
|
201 06 50
Dim. | 18 x ½" |
A mm | 38 |
Gewicht (kg) | 0,05 |
Maßzeichnungen | |
Artikelliste |
|
201 06 68
Dim. | 22 x ½" |
A mm | 44 |
Gewicht (kg) | 0,06 |
Maßzeichnungen | |
Artikelliste |
|
201 06 84
Dim. | 22 x ¾" |
A mm | 44 |
Gewicht (kg) | 0,06 |
Maßzeichnungen | |
Artikelliste |
|
201 06 92
Dim. | 28 x 1" |
A mm | 49 |
Gewicht (kg) | 0,1 |
Maßzeichnungen | |
Artikelliste |
|
201 07 18
Dim. | 35 x 1¼" |
A mm | 59 |
Gewicht (kg) | 0,2 |
Maßzeichnungen | |
Artikelliste |
|
201 07 42
Dim. | 42 x 1½" |
A mm | 62 |
Gewicht (kg) | 0,2 |
Maßzeichnungen | |
Artikelliste |
|
201 07 67
Dim. | 54 x 2" |
A mm | 73 |
Gewicht (kg) | 0,4 |
Maßzeichnungen | |
Artikelliste |
|
Artikel 201 06 27
A mm | 32 |
Artikel 201 06 19
A mm | 34 |
Artikel 201 06 35
A mm | 36 |
Artikel 201 06 50
A mm | 38 |
Artikel 201 06 68
A mm | 44 |
Artikel 201 06 84
A mm | 44 |
Artikel 201 06 92
A mm | 49 |
Artikel 201 07 18
A mm | 59 |
Artikel 201 07 42
A mm | 62 |
Artikel 201 07 67
A mm | 73 |
Beschreibung
Gerader Übergangsnippel, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.
Technische daten
Max. Arbeitsdruck: | Siehe Tabelle unten |
Gewindenorm: | R - Aussengewinde konisch |
Sonstiges: | Rotguss gemäß DIN 1705, ISO 1338 |
Anwendungen
Max. Betriebsdruck
Technische daten
Max. Arbeitsdruck: | Siehe Tabelle unten |
Gewindenorm: | R - Aussengewinde konisch |
Sonstiges: | Rotguss gemäß DIN 1705, ISO 1338 |
Gerader Übergangsnippel, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.
Max. Betriebsdruck
4280G – Aussenlötung/ Aussengewinde
Gewindestandard gemäß DIN 2999, ISO 7. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.
Artikel | Dim. | A mm | Gewicht (kg) |
---|---|---|---|
201 06 27 | 12 x ⅜" | 32 | 0,02 |
201 06 19 | 12 x ½" | 34 | 0,03 |
201 06 35 | 15 x ½" | 36 | 0,04 |
201 06 50 | 18 x ½" | 38 | 0,05 |
201 06 68 | 22 x ½" | 44 | 0,06 |
201 06 84 | 22 x ¾" | 44 | 0,06 |
201 06 92 | 28 x 1" | 49 | 0,1 |
201 07 18 | 35 x 1¼" | 59 | 0,2 |
201 07 42 | 42 x 1½" | 62 | 0,2 |
201 07 67 | 54 x 2" | 73 | 0,4 |
Zubehör & Ersatzteile
Artikelnr. | Artikel | Position |
---|
