Winkel 4090G

Winkel 4090G

Winkel 90°, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkel 4090G

Artikel

Winkel 4090G – Innenlötung / Innengewinde

Winkel 4090G – Innenlötung / Innengewinde 16 artikel

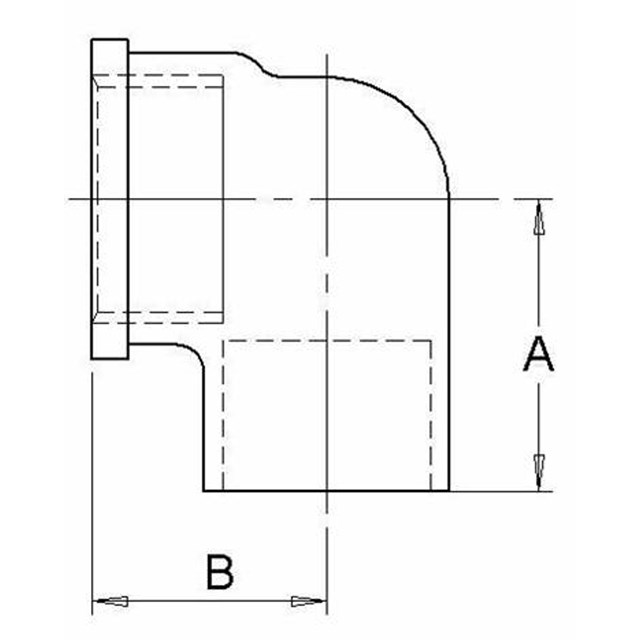

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikelnr. Dim. A mm B mm Gewicht (kg) Maßzeichnungen Artikelliste
200 19 15 10 x ¼" 16 15 0,03
200 19 23 10 x ⅜" 18 16 0,03
200 19 31 10 x ½" 20 18 0,03
200 19 49 12 x ⅜" 19 17 0,04
200 19 56 12 x ½" 20 20 0,05
200 19 72 15 x ⅜" 21 19 0,04
200 19 80 15 x ½" 23 22 0,06
200 19 98 15 x ¾" 26 23 0,05
200 20 46 18 x ½" 25 23 0,05
200 20 87 22 x ½" 28 24 0,07
200 20 95 22 x ¾" 31 25 0,1
200 21 03 22 x 1" 34 28 0,1
200 21 37 28 x 1" 38 32 0,2
200 21 52 35 x 1" 41 37 0,3
200 22 10 42 x 1½" 54 45 0,5
200 22 36 54 x 2" 64 52

200 19 15

Dim. 10 x ¼"
A mm 16
B mm 15
Gewicht (kg) 0,03

200 19 23

Dim. 10 x ⅜"
A mm 18
B mm 16
Gewicht (kg) 0,03

200 19 31

Dim. 10 x ½"
A mm 20
B mm 18
Gewicht (kg) 0,03

200 19 49

Dim. 12 x ⅜"
A mm 19
B mm 17
Gewicht (kg) 0,04

200 19 56

Dim. 12 x ½"
A mm 20
B mm 20
Gewicht (kg) 0,05

200 19 72

Dim. 15 x ⅜"
A mm 21
B mm 19
Gewicht (kg) 0,04

200 19 80

Dim. 15 x ½"
A mm 23
B mm 22
Gewicht (kg) 0,06

200 19 98

Dim. 15 x ¾"
A mm 26
B mm 23
Gewicht (kg) 0,05

200 20 46

Dim. 18 x ½"
A mm 25
B mm 23
Gewicht (kg) 0,05

200 20 87

Dim. 22 x ½"
A mm 28
B mm 24
Gewicht (kg) 0,07

200 20 95

Dim. 22 x ¾"
A mm 31
B mm 25
Gewicht (kg) 0,1

200 21 03

Dim. 22 x 1"
A mm 34
B mm 28
Gewicht (kg) 0,1

200 21 37

Dim. 28 x 1"
A mm 38
B mm 32
Gewicht (kg) 0,2

200 21 52

Dim. 35 x 1"
A mm 41
B mm 37
Gewicht (kg) 0,3

200 22 10

Dim. 42 x 1½"
A mm 54
B mm 45
Gewicht (kg) 0,5

200 22 36

Dim. 54 x 2"
A mm 64
B mm 52
Gewicht (kg)

Detailinformationen

Beschreibung

Winkel 90°, geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Gewindenorm: R - Innengewinde
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
