Winkelverschraubung 4096

Winkelverschraubung 4096

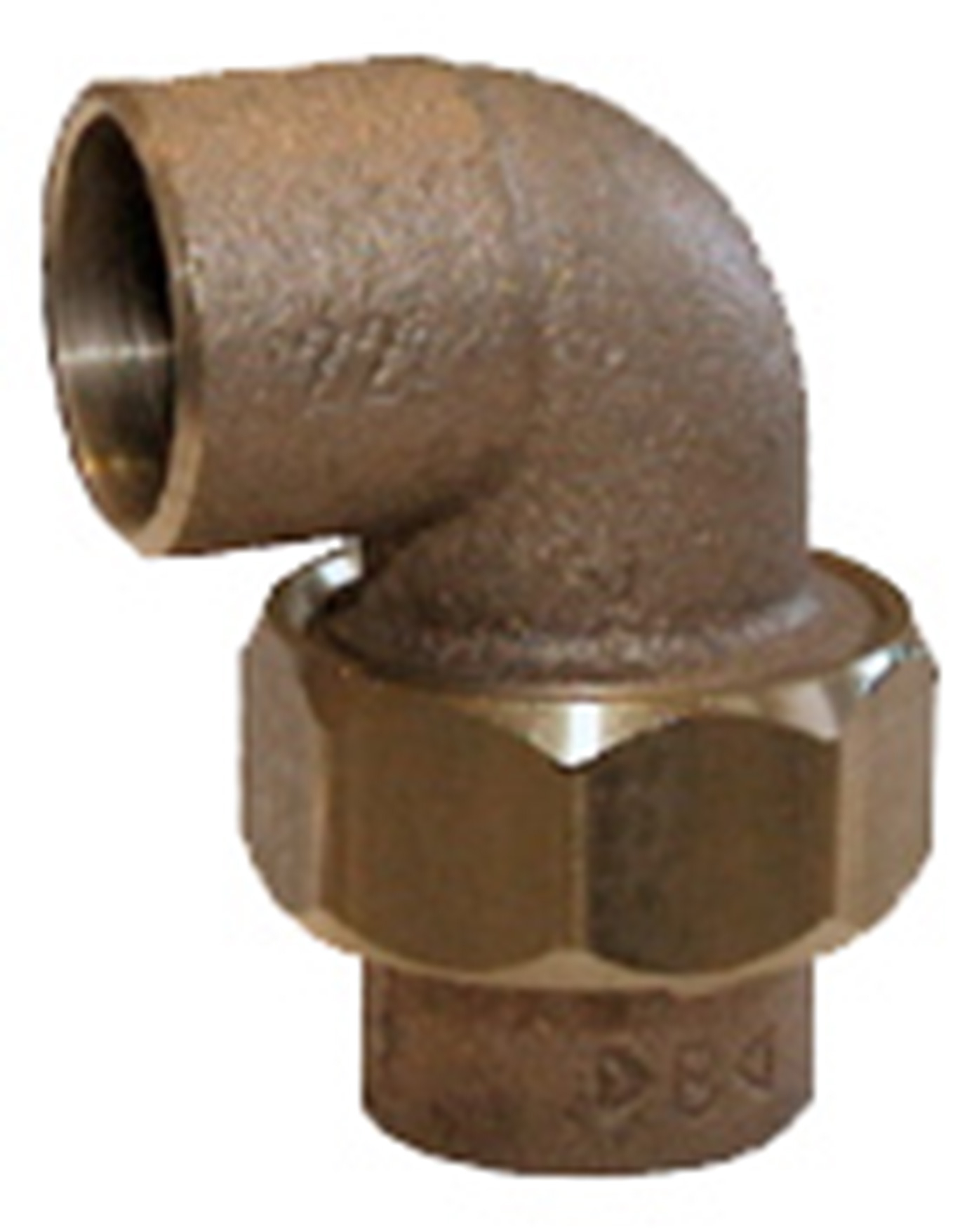

Winkelverschraubung 90°, konisch dichtend. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkelverschraubung 4096

Artikel

Winkelverschraubung 4096 – Innenlötung

Winkelverschraubung 4096 – Innenlötung 8 artikel

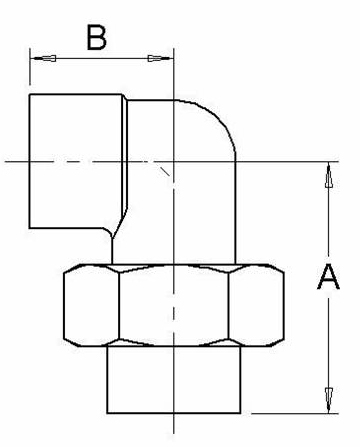

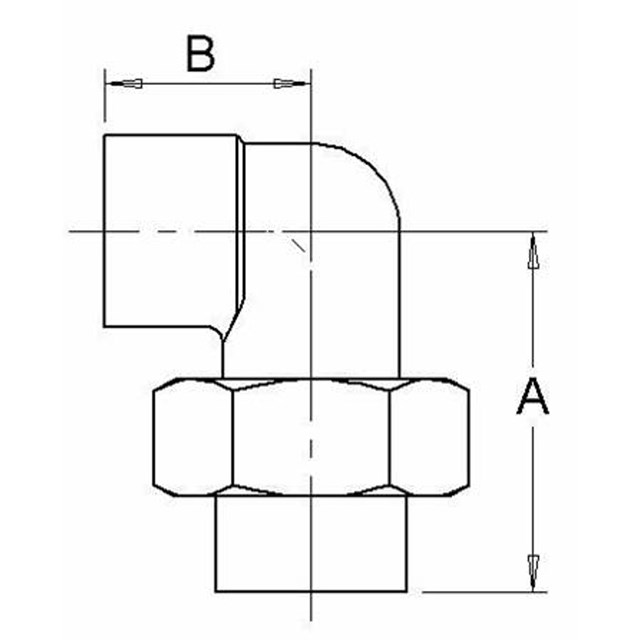

Fertigung und Qualitätskontrolle gemäß DIN 2856 Kapitel 10 und 11. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikelnr. Dim. A mm B mm Gewicht (kg) Maßzeichnungen Artikelliste
201 24 33 12 39 16 0,09
201 24 41 15 45 19 0,1
201 24 66 18 44 23 0,1
201 24 74 22 49 28 0,2
201 24 82 28 62 35 0,3
201 24 90 35 66 43
201 25 16 42 78 51
201 25 24 54 94 60

201 24 33

Dim. 12
A mm 39
B mm 16
Gewicht (kg) 0,09

201 24 41

Dim. 15
A mm 45
B mm 19
Gewicht (kg) 0,1

201 24 66

Dim. 18
A mm 44
B mm 23
Gewicht (kg) 0,1

201 24 74

Dim. 22
A mm 49
B mm 28
Gewicht (kg) 0,2

201 24 82

Dim. 28
A mm 62
B mm 35
Gewicht (kg) 0,3

201 24 90

Dim. 35
A mm 66
B mm 43
Gewicht (kg)

201 25 16

Dim. 42
A mm 78
B mm 51
Gewicht (kg)

201 25 24

Dim. 54
A mm 94
B mm 60
Gewicht (kg)

Detailinformationen

Beschreibung

Winkelverschraubung 90°, konisch dichtend. Geeignet für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: Siehe Tabelle unten
Sonstiges: Rotguss gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
