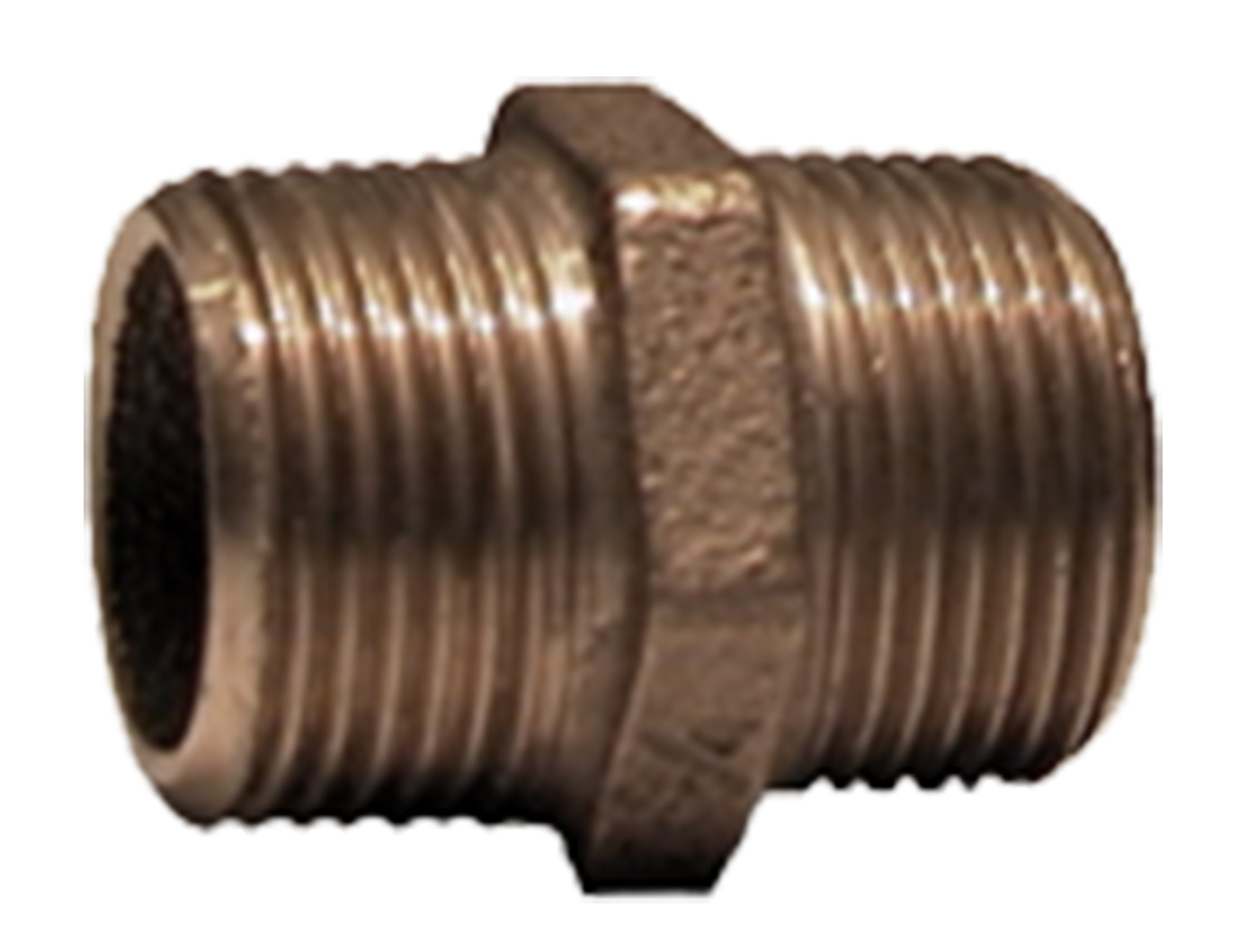

Nippel 3280

Nippel 3280

Nippel für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Nippel 3280

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3280 - Aussengewinde

3280 - Aussengewinde 10 artikel

Gewindenorm gemäß DIN 2999, ISO 7. Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Gewicht (kg) Maßzeichnungen Artikelliste
056411 ¼" 26 0,02
056412 ⅜" 28 0,03
056413 ½" 33 0,05
056414 ¾" 38 0,08
056415 1" 44 0,1
056416 1¼" 50 0,2
056417 1½" 52 0,2
056419 2½" 71
056420 3" 71
056433 4" 90

056411

Dim. ¼"
A mm 26
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

056412

Dim. ⅜"
A mm 28
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

056413

Dim. ½"
A mm 33
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

056414

Dim. ¾"
A mm 38
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

056415

Dim. 1"
A mm 44
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056416

Dim. 1¼"
A mm 50
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056417

Dim. 1½"
A mm 52
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056419

Dim. 2½"
A mm 71
Gewicht (kg)
Maßzeichnungen
Artikelliste

056420

Dim. 3"
A mm 71
Gewicht (kg)
Maßzeichnungen
Artikelliste

056433

Dim. 4"
A mm 90
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Nippel für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: R - Aussengewinde konisch
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
