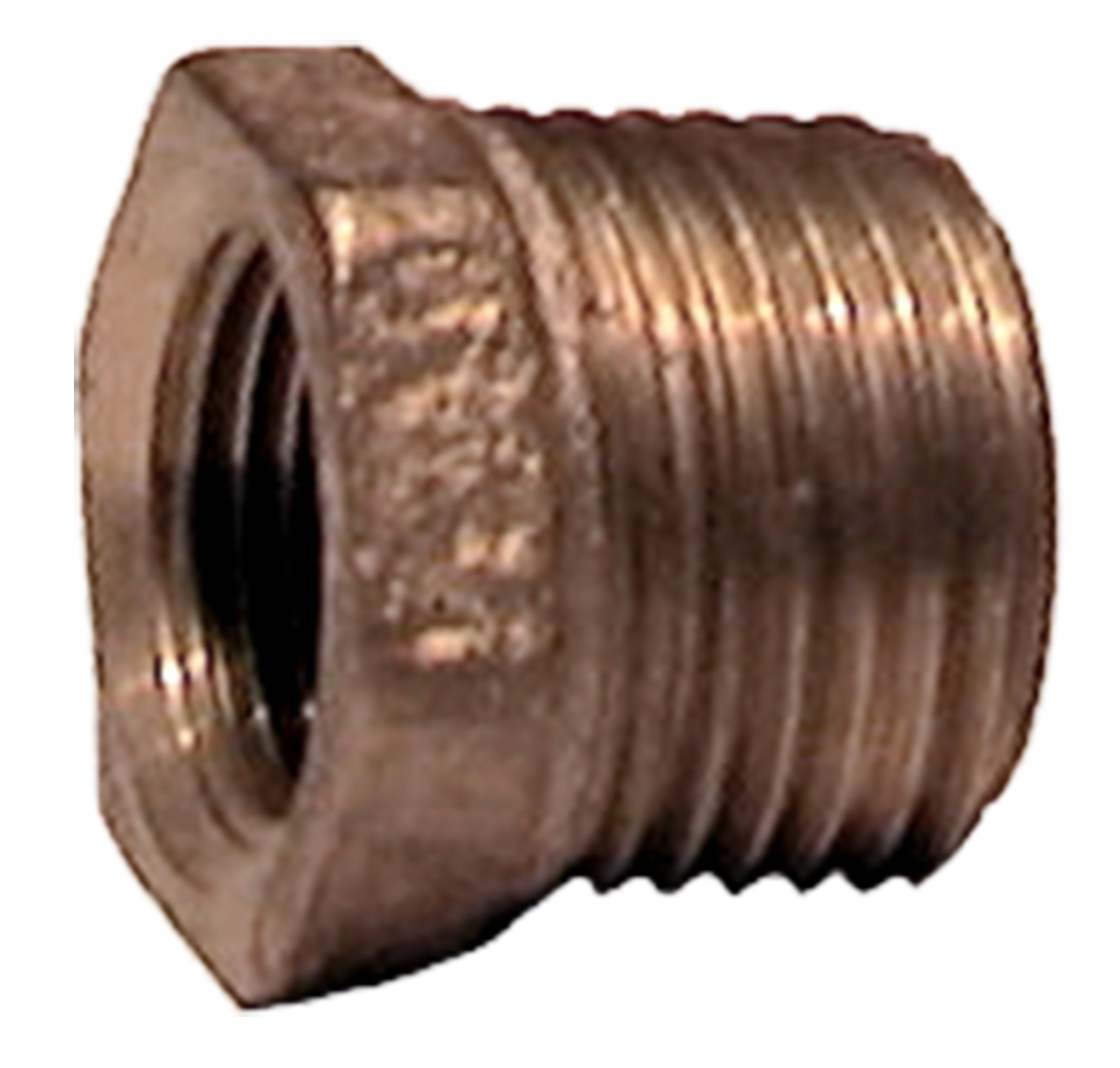

Reduziernippel 3241

Reduziernippel 3241

Reduziernippel für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Reduziernippel 3241

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3241 – Aussengewinde / Innengewinde

3241 – Aussengewinde / Innengewinde 30 artikel

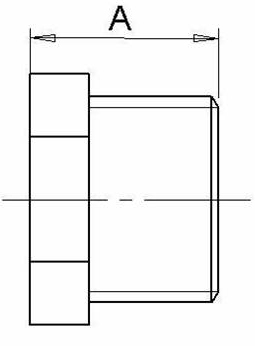

Gewindenorm gemäß DIN 2999, ISO 7. Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm Gewicht (kg) Maßzeichnungen Artikelliste
056364 ⅜” x ¼" 16 0,02
056365 ½" x ¼" 19 0,03
056366 ½" x ⅜" 19 0,03
056367 ¾" x ¼" 24 0,07
056369 ¾" x ½" 22 0,05
056370 1" x ⅜" 25 0,1
056371 1" x ½" 25 0,1
056372 1" x ¾" 25 0,1
056374 1¼" x ¾" 29 0,2
056375 1¼" x 1" 29 0,2
056376 1½" x ½" 29 0,2
056377 1½" x ¾" 29 0,2
056378 1½" x 1" 29 0,2
056379 1½" x 1¼" 29 0,2
056380 2" x ½" 33
056381 2" x ¾" 33
056382 2" x 1" 33 0,4
056383 2" x 1¼" 33
056384 2" x 1½" 33 0,3
056386 2½" x 1" 29
056387 2½" x 1¼" 28
056388 2½" x 1½" 29
056390 2½" x 2" 29
056389 3" x 1" 30
056391 3" x 1½" 30
056392 3" x 2" 30
056394 3" x 2½" 30
056395 4" x 2" 37
056363 4" x 2½" 38
056362 4" x 3" 33

056364

Dim. ⅜” x ¼"
A mm 16
Gewicht (kg) 0,02
Maßzeichnungen
Artikelliste

056365

Dim. ½" x ¼"
A mm 19
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

056366

Dim. ½" x ⅜"
A mm 19
Gewicht (kg) 0,03
Maßzeichnungen
Artikelliste

056367

Dim. ¾" x ¼"
A mm 24
Gewicht (kg) 0,07
Maßzeichnungen
Artikelliste

056369

Dim. ¾" x ½"
A mm 22
Gewicht (kg) 0,05
Maßzeichnungen
Artikelliste

056370

Dim. 1" x ⅜"
A mm 25
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056371

Dim. 1" x ½"
A mm 25
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056372

Dim. 1" x ¾"
A mm 25
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056374

Dim. 1¼" x ¾"
A mm 29
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056375

Dim. 1¼" x 1"
A mm 29
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056376

Dim. 1½" x ½"
A mm 29
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056377

Dim. 1½" x ¾"
A mm 29
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056378

Dim. 1½" x 1"
A mm 29
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056379

Dim. 1½" x 1¼"
A mm 29
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

056380

Dim. 2" x ½"
A mm 33
Gewicht (kg)
Maßzeichnungen
Artikelliste

056381

Dim. 2" x ¾"
A mm 33
Gewicht (kg)
Maßzeichnungen
Artikelliste

056382

Dim. 2" x 1"
A mm 33
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

056383

Dim. 2" x 1¼"
A mm 33
Gewicht (kg)
Maßzeichnungen
Artikelliste

056384

Dim. 2" x 1½"
A mm 33
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

056386

Dim. 2½" x 1"
A mm 29
Gewicht (kg)
Maßzeichnungen
Artikelliste

056387

Dim. 2½" x 1¼"
A mm 28
Gewicht (kg)
Maßzeichnungen
Artikelliste

056388

Dim. 2½" x 1½"
A mm 29
Gewicht (kg)
Maßzeichnungen
Artikelliste

056390

Dim. 2½" x 2"
A mm 29
Gewicht (kg)
Maßzeichnungen
Artikelliste

056389

Dim. 3" x 1"
A mm 30
Gewicht (kg)
Maßzeichnungen
Artikelliste

056391

Dim. 3" x 1½"
A mm 30
Gewicht (kg)
Maßzeichnungen
Artikelliste

056392

Dim. 3" x 2"
A mm 30
Gewicht (kg)
Maßzeichnungen
Artikelliste

056394

Dim. 3" x 2½"
A mm 30
Gewicht (kg)
Maßzeichnungen
Artikelliste

056395

Dim. 4" x 2"
A mm 37
Gewicht (kg)
Maßzeichnungen
Artikelliste

056363

Dim. 4" x 2½"
A mm 38
Gewicht (kg)
Maßzeichnungen
Artikelliste

056362

Dim. 4" x 3"
A mm 33
Gewicht (kg)
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Reduziernippel für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: G - Innengewinde, R - Aussengewinde konisch
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck

Downloads

Produktblatt

Reduziernippel 3241
