Winkel 3092

Winkel 3092

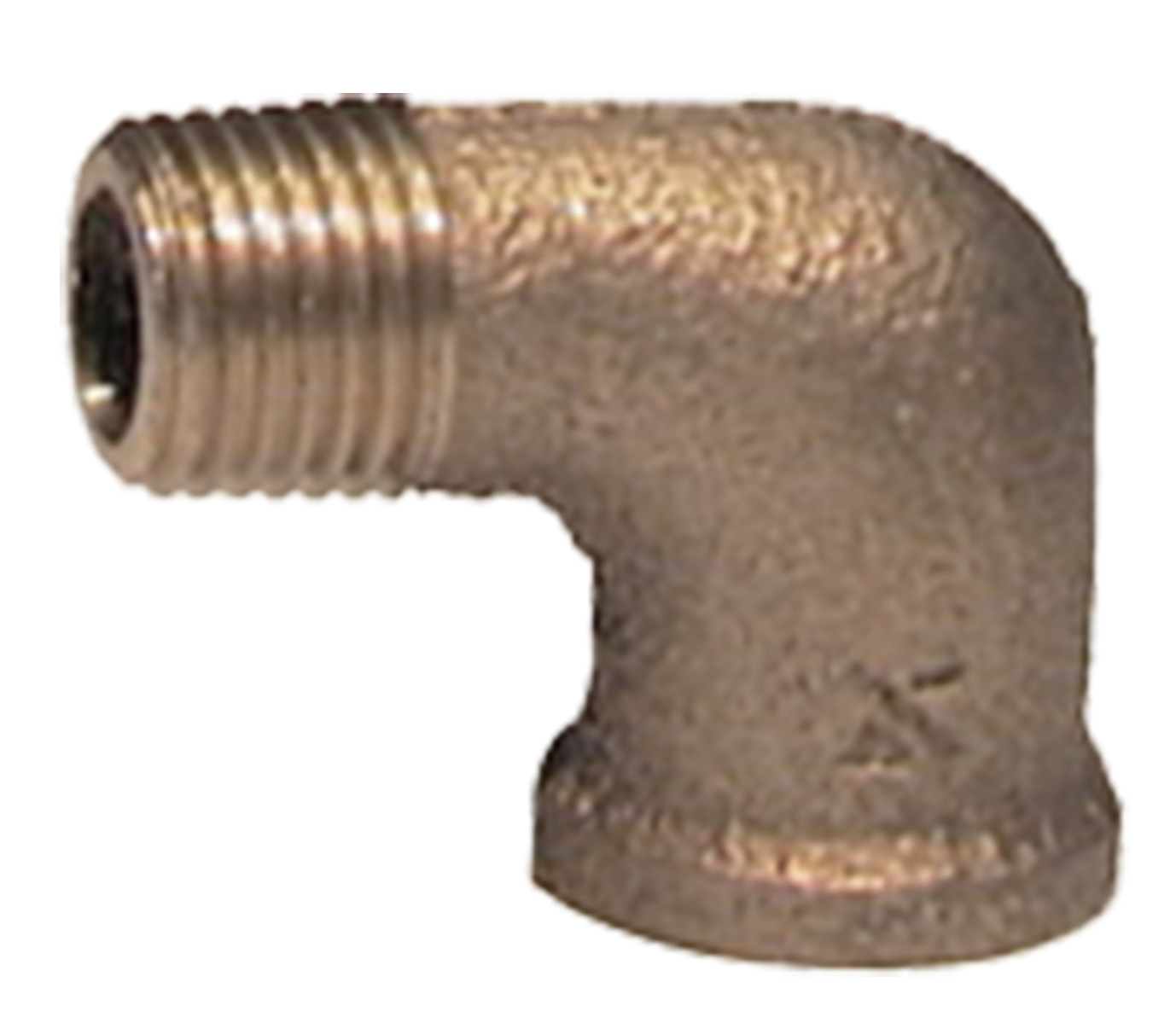

Winkel 90° für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkel 3092

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3092 – Innengewinde / Aussengewinde

3092 – Innengewinde / Aussengewinde 7 artikel

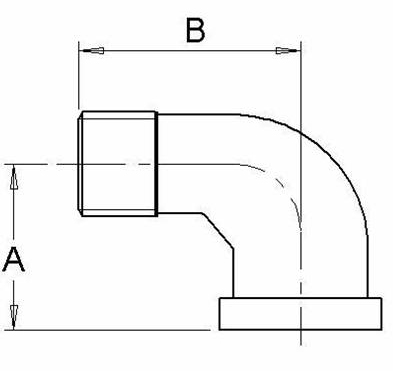

Gewindestandard gemäß DIN 2999, ISO 7.  Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm B mm Gewicht (kg) Maßzeichnungen Artikelliste
056311 ¼" 21 28 0,04
056313 ½" 26 33 0,08
056314 ¾" 30 37 0,1
056315 1" 38 52 0,3
056316 1¼" 45 60 0,4
056317 1½" 50 65 0,5
056318 2" 58 74 0,9

056311

Dim. ¼"
A mm 21
B mm 28
Gewicht (kg) 0,04
Maßzeichnungen
Artikelliste

056313

Dim. ½"
A mm 26
B mm 33
Gewicht (kg) 0,08
Maßzeichnungen
Artikelliste

056314

Dim. ¾"
A mm 30
B mm 37
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

056315

Dim. 1"
A mm 38
B mm 52
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

056316

Dim. 1¼"
A mm 45
B mm 60
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

056317

Dim. 1½"
A mm 50
B mm 65
Gewicht (kg) 0,5
Maßzeichnungen
Artikelliste

056318

Dim. 2"
A mm 58
B mm 74
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Winkel 90° für Heiz - und Kühlanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: G - Innengewinde, R - Aussengewinde konisch
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
