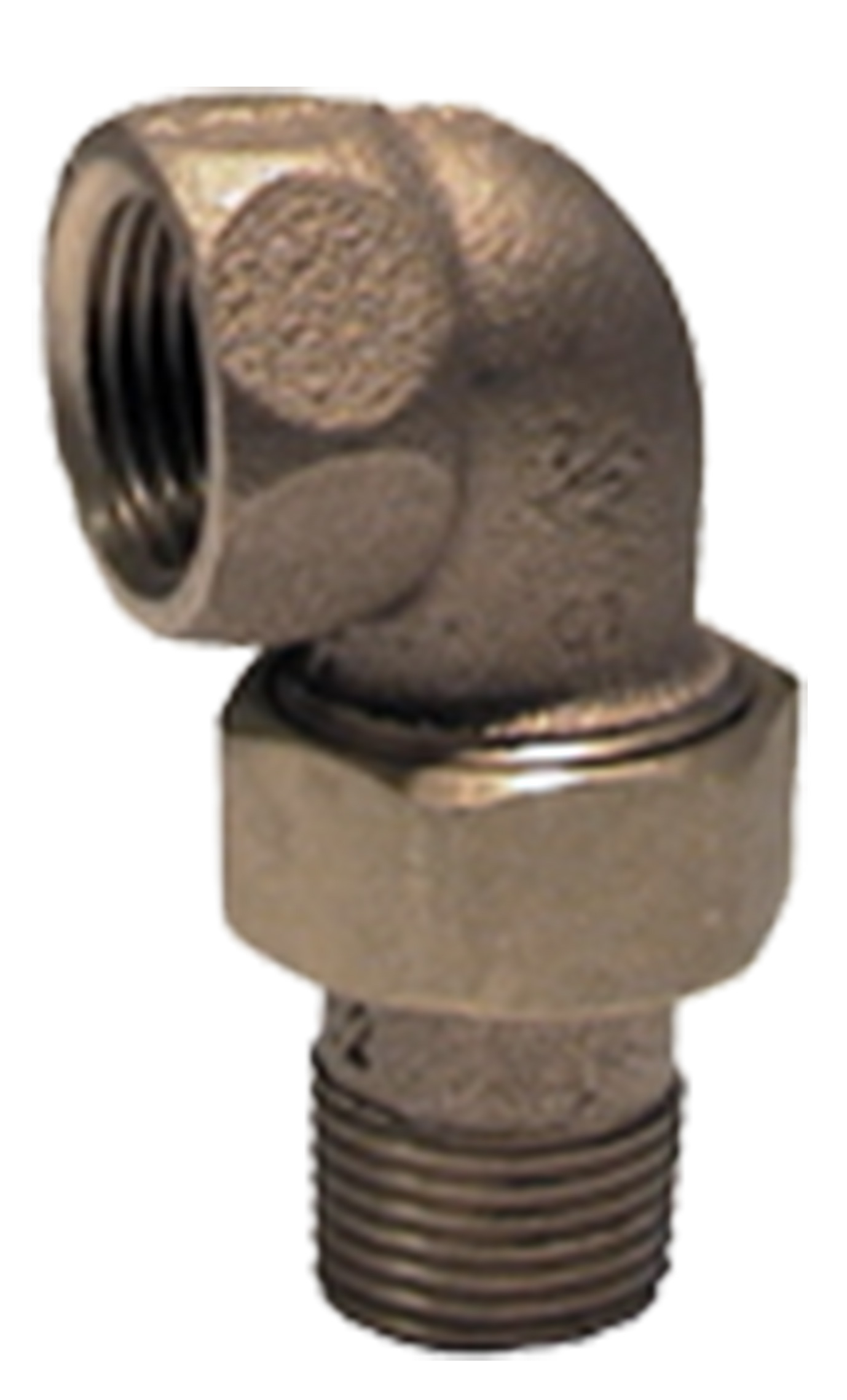

Winkelverschraubung 3098

Winkelverschraubung 3098

Winkelverschraubung 90°, konisch dichtend. Geeignet für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Winkelverschraubung 3098

  • Artikel
  • Detailinformationen
  • Downloads

Artikel

3098 – Aussengewinde / Innengewinde

3098 – Aussengewinde / Innengewinde 7 artikel

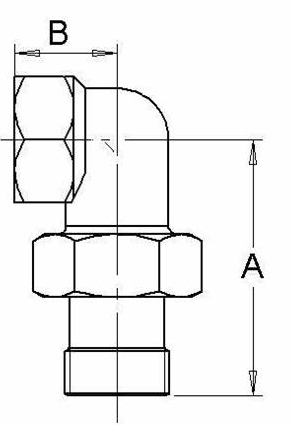

Gewindestandard gemäß DIN 2999, ISO 7. Fertigung gemäß DIN 2950. Die in der Skizze verwendeten Maße sind lediglich zur Veranschaulichung und nicht Teil der Spezifikation.

Artikel Dim. A mm B mm Gewicht (kg) Maßzeichnungen Artikelliste
051040 ¼" 44 21 0,09
051149 ⅜" 50 25 0,1
051136 ½" 55 22 0,2
051137 ¾" 65 26 0,3
051138 1" 74 32 0,4
051143 1½" 92 41 0,9
051134 2" 106 51 1,6

051040

Dim. ¼"
A mm 44
B mm 21
Gewicht (kg) 0,09
Maßzeichnungen
Artikelliste

051149

Dim. ⅜"
A mm 50
B mm 25
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

051136

Dim. ½"
A mm 55
B mm 22
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

051137

Dim. ¾"
A mm 65
B mm 26
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

051138

Dim. 1"
A mm 74
B mm 32
Gewicht (kg) 0,4
Maßzeichnungen
Artikelliste

051143

Dim. 1½"
A mm 92
B mm 41
Gewicht (kg) 0,9
Maßzeichnungen
Artikelliste

051134

Dim. 2"
A mm 106
B mm 51
Gewicht (kg) 1,6
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Winkelverschraubung 90°, konisch dichtend.
Geeignet für Heiz-und Kälteanlagen, Brauchwassersysteme, Dampf, Kondensat, Luft, Öl und Gas.

Technische daten

Max. Arbeitsdruck: ¼”-¾”: Max 120°C – 2,5 MPa
Max 225°C – 1,6 MPa
1”-2”: Max 120°C – 1,6 MPa
Max 225°C – 1,0 MPa
2½”-4”: Max 120°C – 1,0 MPa
Max 225°C – 0,6 MPa
Gewindenorm: R - Aussengewinde konisch, Rp - Innengewinde
Sonstiges: Rotguss, gemäß DIN 1705, ISO 1338

Anwendungen

Max. Betriebsdruck
