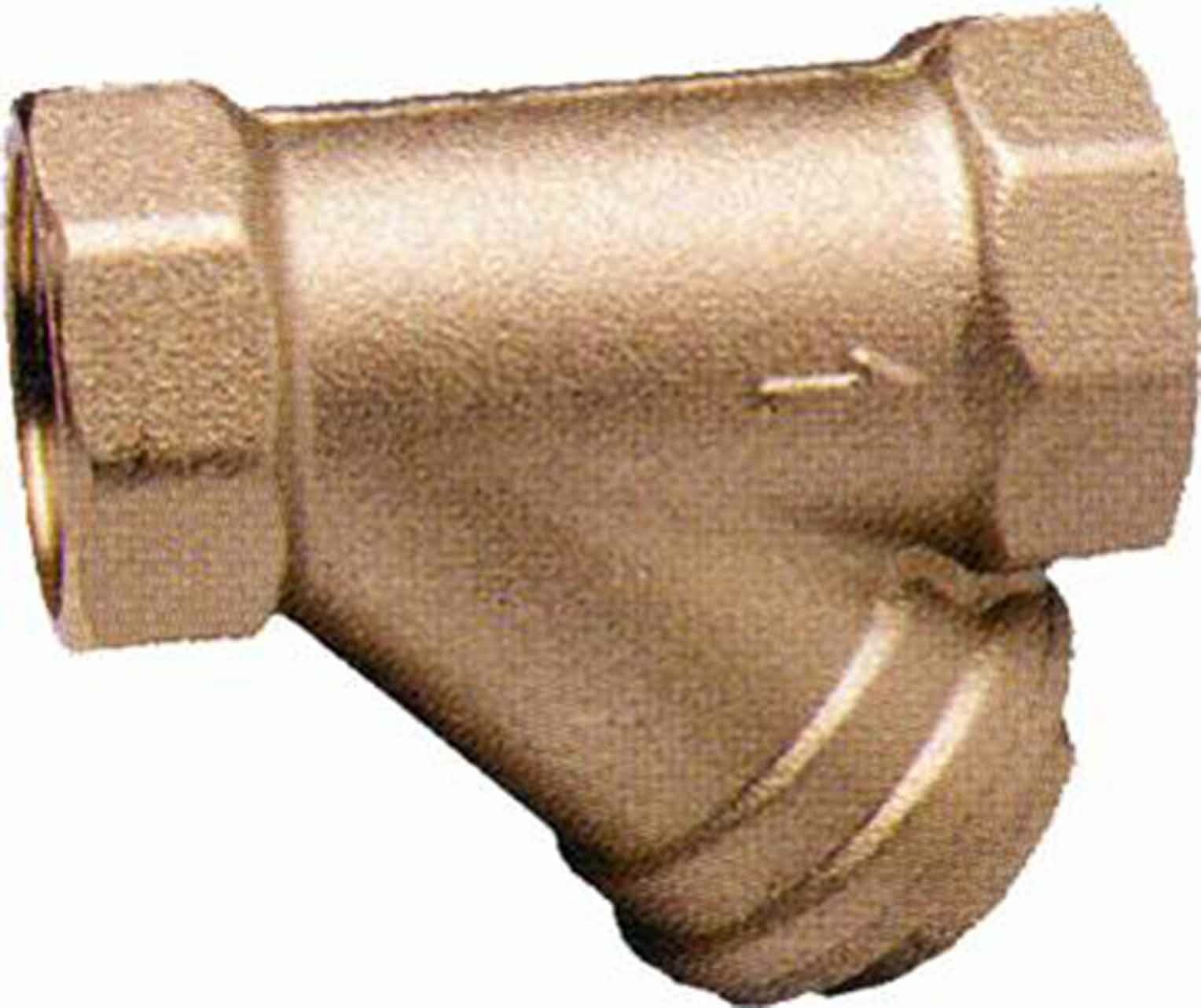

Schmutzfilter 50B

Schmutzfilter 50B

Das Schmutzfilter 50B eignet sich zur Anwendung in Heiz,- und Kühlsystemen.

Schmutzfilter 50B

Artikel

50B - Innengewinde

50B - Innengewinde 4 artikel

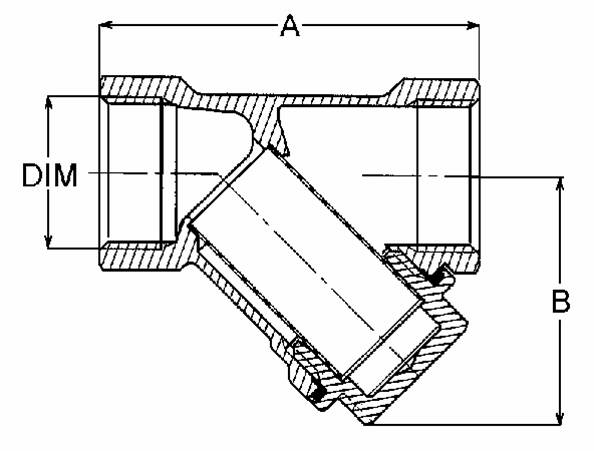

Artikelnr. Dim. Kvs m³/h A mm B mm Gewicht (kg) Maßzeichnungen Artikelliste
506 40 90 G ⅜" 2,4 50 36 0,1
506 40 91 G ½" 3,1 53 36 0,1
506 40 92 G ¾" 5,1 65 43 0,2
506 40 93 G 1" 77 54 0,3

506 40 90

Dim. G ⅜"
Kvs m³/h 2,4
A mm 50
B mm 36
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

506 40 91

Dim. G ½"
Kvs m³/h 3,1
A mm 53
B mm 36
Gewicht (kg) 0,1
Maßzeichnungen
Artikelliste

506 40 92

Dim. G ¾"
Kvs m³/h 5,1
A mm 65
B mm 43
Gewicht (kg) 0,2
Maßzeichnungen
Artikelliste

506 40 93

Dim. G 1"
Kvs m³/h
A mm 77
B mm 54
Gewicht (kg) 0,3
Maßzeichnungen
Artikelliste

Detailinformationen

Beschreibung

Das Schmutzfilter 50B eignet sich zur Anwendung in Heiz,- und Kühlsystemen.

Der Pfeil auf dem Filtergehäuse gibt die Durchflussrichtung an. Das Schmutzfilter erreicht seine optimale Leistung, wenn es in horizontaler Leitung und mit der Filtertrommel nach unten montiert wird. Das Schmutzfilter muss in einer abschließbaren Zone montiert werden. Dies gewährleistet, dass ausfließendes Wasser bei der Reinigung einfach aufgefangen werden kann. Außerdem wirkt es einer unnötigen Nachfüllung von Wasser entgegen.

Die Reinigung des Filters sollte gemäß festgelegten Rutinen stattfinden. Bei Neuinstallation ist es ratsam, das Filter schon nach einigen Monaten Betrieb zu reinigen. Das Zeitintervall kann später je nach Verunreinigungsgrad des Filters gedehnt werden. Verwende bei Bedarf herkömmliches Spülmittel oder Waschlösung für die Reinigung der Filtertrommel.

Technische daten

Arbeitstemperatur: Max. 150 °C
Max. Arbeitsdruck: 1,6 MPa
Gewindenorm: G - Innengewinde
Sonstiges: Material, Schmutzfilter Messing MS58
(**=Rotguss)
Material, Filtertrommel Edelstahl SS 2331-02
Sonstiges: Spezifikation Filtertrommel:
Anzahl Löcher/cm² 240 Stk.
Lochfläche 0,10 mm²
Filterloch Ø max 0,3 mm
Material, Deckeldichtung: Viton
Material, Deckelabdichtung: Viton
